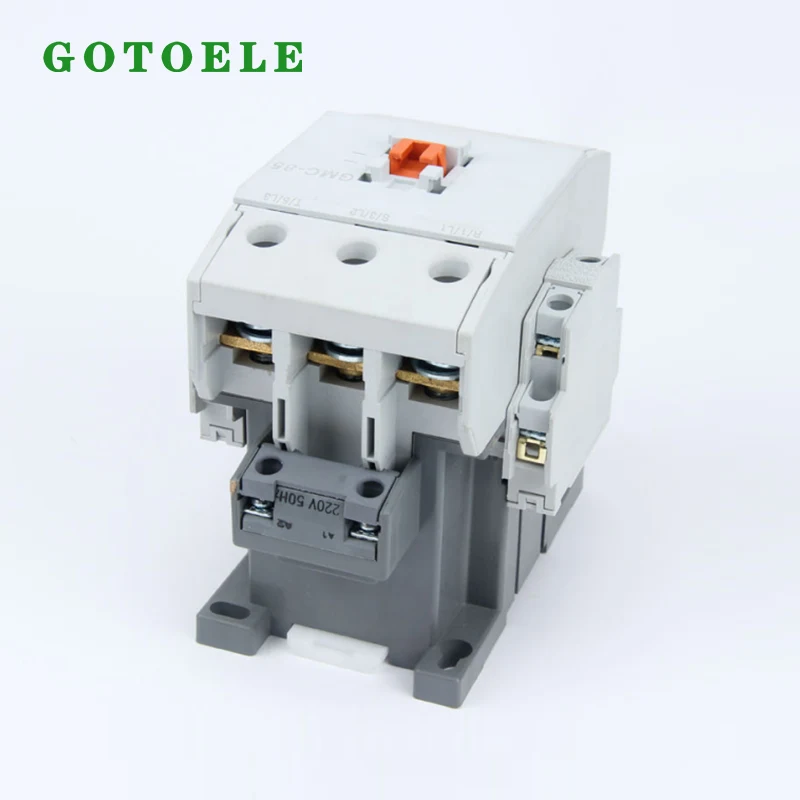

GMC-85 คอนแทคแม่เหล็ก AC 3P 135A 45KW 2NO + 2NC สำหรับการควบคุมมอเตอร์อุตสาหกรรม

GMC-85 คอนแทคแม่เหล็ก ACจากโกโตเอเลเป็นส่วนประกอบสวิตชิ่งแรงดันต่ำสามเฟสที่ออกแบบมาสำหรับการควบคุมมอเตอร์ เครื่องจักรอุตสาหกรรม ปั๊ม คอมเพรสเซอร์ อุปกรณ์ HVAC และการใช้งานอื่นๆ ที่ต้องการการสลับโหลด AC ที่เชื่อถือได้ ด้วยโครงสร้างหน้าสัมผัสหลัก 3 ขั้ว อัตรากระแสความร้อน 135A AC1 ความสามารถในการควบคุมมอเตอร์ 45kW ที่ 380–440V และหน้าสัมผัสเสริม 2NO+2NC ทำให้มีการกำหนดค่าที่ใช้งานได้จริงสำหรับตู้ควบคุมอุตสาหกรรมและอุปกรณ์ไฟฟ้า

สำหรับผู้จัดจำหน่ายไฟฟ้า ช่างสร้างแผง ผู้ผลิตเครื่องจักร และทีมบำรุงรักษา การเลือกคอนแทคเตอร์ต้องการมากกว่าการตรวจสอบพิกัดปัจจุบัน ควรพิจารณากำลังมอเตอร์ ประเภทการใช้งาน แรงดันไฟฟ้าขณะใช้งาน แรงดันไฟฟ้าของคอยล์ ความถี่สวิตชิ่ง ข้อกำหนดหน้าสัมผัสเสริม วิธีการติดตั้ง และการป้องกันการโอเวอร์โหลดก่อนซื้อ

ผู้ซื้อควรรู้อะไรบ้างเกี่ยวกับการกำหนดค่า GMC-85

โครงสร้างหน้าสัมผัสหลักแบบสามขั้ว

การกำหนดค่าแบบสามขั้วทำให้คอนแทคเตอร์สามารถควบคุมวงจรสามเฟสผ่านอุปกรณ์สวิตชิ่งตัวเดียว ทำให้เหมาะสำหรับการใช้งานมอเตอร์อุตสาหกรรมทั่วไปที่ต้องเปลี่ยนไฟสามเฟสพร้อมกัน

หน้าสัมผัสหลักมีจุดประสงค์เพื่อสลับโหลดที่เชื่อมต่ออยู่ ในขณะที่หน้าสัมผัสเสริมสามารถรวมเข้ากับวงจรควบคุม การบ่งชี้ การเชื่อมต่อ และวงจรสัญญาณ

พิกัดกระแสความร้อน 135A AC1

เฟรม GMC-85 สัมพันธ์กับพิกัดกระแสความร้อน 135A AC1 อย่างไรก็ตาม ผู้ซื้อไม่ควรตีความค่า AC1 ว่าเป็นกระแสมอเตอร์ที่อนุญาตภายใต้ทุกสภาวะการทำงาน โดยปกติแล้ว การใช้งานมอเตอร์จำเป็นต้องเลือกตามประเภทการใช้งานที่เกี่ยวข้องและคุณลักษณะของมอเตอร์จริง

สำหรับการควบคุมมอเตอร์ กระแสไฟและกำลังไฟในการทำงานที่กำหนดควรได้รับการตรวจสอบเทียบกับแรงดันไฟฟ้าที่ตั้งใจไว้และหน้าที่การใช้งานก่อนการเลือกขั้นสุดท้าย

ความสามารถในการควบคุมมอเตอร์ 45kW

ที่ 380–440V การกำหนดค่า GMC-85 ได้รับการจัดอันดับสำหรับ 45kW ภายใต้เงื่อนไขการควบคุมมอเตอร์ AC3 ทำให้รุ่นนี้เหมาะสำหรับการใช้งานมอเตอร์สามเฟสกำลังปานกลางเมื่อคุณลักษณะทางไฟฟ้าตรงกับความต้องการของระบบ

พารามิเตอร์หลัก

คอนแทคแม่เหล็ก AC ทำงานอย่างไร?

หลักการสลับแม่เหล็กไฟฟ้า

คอนแทคแม่เหล็ก AC ใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อควบคุมการเคลื่อนที่ของกลไกการสัมผัสภายใน เมื่อวงจรควบคุมจ่ายพลังงานให้กับขดลวด แรงแม่เหล็กไฟฟ้าจะเคลื่อนชุดหน้าสัมผัสและเปลี่ยนสถานะของหน้าสัมผัสหลัก

เมื่อขดลวดไม่ทำงาน กลไกจะกลับสู่ตำแหน่งปกติ ช่วยให้วงจรควบคุมกำลังไฟต่ำสามารถจัดการโหลดไฟฟ้ากำลังสูงกว่าได้โดยไม่จำเป็นต้องให้ผู้ควบคุมเครื่องหรือตัวควบคุมเปลี่ยนวงจรมอเตอร์โดยตรง

การแยกกำลังและฟังก์ชันการควบคุม

ข้อดีในทางปฏิบัติประการหนึ่งของคอนแทคเตอร์คือการแยกระหว่างวงจรไฟฟ้าหลักและวงจรควบคุม หน้าสัมผัสหลักจะจัดการกับโหลดที่เชื่อมต่อ ในขณะที่หน้าสัมผัสคอยล์และหน้าสัมผัสเสริมโต้ตอบกับระบบควบคุม

โครงสร้างนี้ใช้กันอย่างแพร่หลายในเครื่องจักรอัตโนมัติ เนื่องจากสามารถควบคุมมอเตอร์ผ่านปุ่มกด, เอาต์พุต PLC, เซ็นเซอร์, รีเลย์ หรืออุปกรณ์ควบคุมอื่นๆ

เหตุใดหน้าสัมผัสเสริม 2NO+2NC จึงมีความสำคัญ

ปกติเปิดผู้ติดต่อ

หน้าสัมผัสเสริมแบบเปิดตามปกติทั้งสองหน้าสามารถใช้สำหรับตรรกะการควบคุม การตอบรับสถานะการทำงาน วงจรยึดตัวเอง หรือการเชื่อมต่อกับอุปกรณ์บ่งชี้ภายนอก ขึ้นอยู่กับการออกแบบระบบ

ช่วยให้ผู้ผลิตอุปกรณ์มีความยืดหยุ่นมากขึ้นเมื่อติดตั้งคอนแทคเตอร์เข้ากับตู้ควบคุมขนาดใหญ่

รายชื่อผู้ติดต่อที่ปิดตามปกติ

หน้าสัมผัสเสริมที่ปิดตามปกติทั้งสองแบบสามารถใช้ในวงจรประสาน การส่งสัญญาณ และการควบคุม พวกเขาสามารถช่วยประสานงานคอนแทคกับส่วนประกอบสวิตชิ่งหรืออุปกรณ์ควบคุมอื่น ๆ

รองรับการออกแบบวงจรควบคุม

การมีหน้าสัมผัสเสริมทั้งแบบปกติเปิดและแบบปิดตามปกติในการกำหนดค่าเดียวกันสามารถลดความจำเป็นในส่วนประกอบสวิตช์เสริมเพิ่มเติมในการออกแบบการควบคุมบางอย่างได้

ควรตรวจสอบการจัดหน้าสัมผัสและการใช้งานไฟฟ้าจริงโดยเทียบกับแผนภาพวงจรควบคุมก่อนการติดตั้ง

การใช้งานทางอุตสาหกรรมทั่วไป

การควบคุมมอเตอร์อุตสาหกรรม

การใช้งานหลักของ GMC-85 คือการสลับและควบคุมมอเตอร์สามเฟสที่เข้ากันได้ สามารถรวมเข้ากับชุดสตาร์ทมอเตอร์และแผงควบคุมได้ โดยที่สภาวะทางไฟฟ้าที่กำหนดสอดคล้องกับการใช้งาน

ปั๊มและอุปกรณ์บำบัดน้ำ

ปั๊มมักต้องการการควบคุมการสตาร์ท-หยุดอัตโนมัติตามความดัน ระดับ การไหล หรือสัญญาณกระบวนการ คอนแทคเตอร์สามารถทำหน้าที่เป็นอินเทอร์เฟซการสลับระหว่างวงจรควบคุมและมอเตอร์ปั๊มได้

คอมเพรสเซอร์และระบบ HVAC

คอมเพรสเซอร์อุตสาหกรรม ระบบระบายอากาศ อุปกรณ์ปรับอากาศ และระบบขับเคลื่อนมอเตอร์อื่นๆ สามารถใช้คอนแทคเตอร์เพื่อควบคุมมอเตอร์ตามข้อกำหนดของระบบควบคุมไฟฟ้าของอุปกรณ์

เครื่องจักรในการผลิต

อุปกรณ์การผลิตมักประกอบด้วยมอเตอร์ สายพานลำเลียง พัดลม ปั๊ม และโหลดไฟฟ้าอื่นๆ หลายตัว คอนแทคเตอร์สามารถรวมเข้ากับตู้ควบคุมเพื่อให้สวิตช์แบบรวมศูนย์และการทำงานแบบอัตโนมัติ

ปัจจัยสำคัญในการเลือกก่อนซื้อ

ตรวจสอบกำลังมอเตอร์และกระแสไฟฟ้า

กำลังของมอเตอร์เพียงอย่างเดียวไม่เพียงพอสำหรับการเลือกคอนแทคเตอร์ ผู้ซื้อควรยืนยันพิกัดกระแสไฟฟ้า แรงดันไฟฟ้า ความถี่ ลักษณะการเริ่มต้น หน้าที่การทำงาน และประเภทการใช้งานของมอเตอร์

ควรเลือกคอนแทคเตอร์ตามโหลดไฟฟ้าจริง แทนที่จะจับคู่ชื่อผลิตภัณฑ์กับกำลังไฟปกติของมอเตอร์

ยืนยันแรงดันคอยล์

แรงดันไฟฟ้าของคอยล์คอนแทคเตอร์ต้องตรงกับวงจรควบคุม แรงดันไฟฟ้าควบคุมทั่วไปอาจแตกต่างกันอย่างมากระหว่างเครื่องจักรและภูมิภาคต่างๆ

ก่อนสั่งซื้อผู้ซื้อควรระบุแรงดันไฟฟ้าและความถี่ของคอยล์ที่ต้องการเพื่อหลีกเลี่ยงปัญหาความเข้ากันได้ระหว่างการติดตั้ง

พิจารณาการเปลี่ยนความถี่

การใช้งานที่มีการสตาร์ทและหยุดมอเตอร์บ่อยครั้งทำให้มีความต้องการคอนแทคเตอร์มากกว่าการใช้งานที่มีการสวิตชิ่งไม่บ่อยนัก

ดังนั้นควรพิจารณาความถี่ในการทำงานที่คาดหวังเมื่อเลือกคอนแทคเตอร์และประเมินความเหมาะสมสำหรับการใช้งานที่ต้องการ

ประสานงานป้องกันการโอเวอร์โหลด

คอนแทคเตอร์จะให้การควบคุมการสลับเป็นหลัก และไม่ควรถือเป็นการทดแทนอุปกรณ์ป้องกันมอเตอร์โอเวอร์โหลดโดยเฉพาะ สำหรับการใช้งานสตาร์ทมอเตอร์ ควรเลือกรีเลย์โอเวอร์โหลดความร้อนหรืออุปกรณ์ป้องกันมอเตอร์อิเล็กทรอนิกส์ที่เหมาะสมตามข้อกำหนดของมอเตอร์และระบบ

ข้อควรพิจารณาในการติดตั้ง

ตรวจสอบพิกัดไฟฟ้า

ก่อนการติดตั้ง ช่างเทคนิคควรยืนยันรุ่นของคอนแทคเตอร์ แรงดันไฟฟ้าของคอยล์ แรงดันไฟฟ้าของวงจรหลัก กระแสไฟฟ้าที่กำหนด กำลังมอเตอร์ การกำหนดค่าหน้าสัมผัสเสริม และแผนภาพการเดินสายไฟ

ใช้ตัวนำที่เหมาะสม

ควรเลือกตัวนำไฟฟ้า การเชื่อมต่อขั้วต่อ และอุปกรณ์ป้องกันตามมาตรฐานการติดตั้งระบบไฟฟ้าในปัจจุบันและที่เกี่ยวข้อง

การเชื่อมต่อที่หลวมหรือมีขนาดไม่เหมาะสมอาจเพิ่มความต้านทานการสัมผัสและการสร้างความร้อน ซึ่งอาจส่งผลต่อความน่าเชื่อถือของอุปกรณ์

ให้ความคุ้มครองที่เหมาะสม

คอนแทคเตอร์ควรรวมเข้ากับการป้องกันไฟฟ้าลัดวงจรและการโอเวอร์โหลดที่เหมาะสม การกำหนดค่าการป้องกันควรได้รับการออกแบบตามคุณลักษณะของมอเตอร์ สภาพแวดล้อมในการติดตั้ง และข้อบังคับทางไฟฟ้าในท้องถิ่นที่เกี่ยวข้อง

ตรวจสอบสภาพแวดล้อมการติดตั้ง

อุณหภูมิ ความชื้น ฝุ่น การสั่นสะเทือน การออกแบบตู้ และการระบายอากาศอาจส่งผลต่อสภาพการทำงานของส่วนประกอบไฟฟ้าแรงดันต่ำ ควรติดตั้งคอนแทคเตอร์ในสภาพแวดล้อมภายในขอบเขตการทำงานที่ระบุ

การบำรุงรักษาและการตรวจสอบ

ตรวจสอบผู้ติดต่อหลัก

สำหรับอุปกรณ์ที่ทำงานบ่อยครั้ง เจ้าหน้าที่บำรุงรักษาควรตรวจสอบสภาพของหน้าสัมผัสหลักเป็นระยะ การเกิดรูพรุนมากเกินไป การเผาไหม้ การเปลี่ยนสี หรือการสึกหรอที่ผิดปกติสามารถบ่งบอกถึงความเครียดทางไฟฟ้าหรือสภาวะการทำงานที่ไม่เหมาะสม

ตรวจสอบผู้ติดต่อเสริม

ควรตรวจสอบหน้าสัมผัสเสริมเมื่อวงจรควบคุมพบสัญญาณไม่ต่อเนื่อง ลักษณะการสลับที่ไม่คาดคิด หรือข้อผิดพลาดในการป้อนกลับ

ตรวจสอบการเชื่อมต่อเทอร์มินัล

ขั้วไฟฟ้าควรยึดไว้อย่างแน่นหนา เจ้าหน้าที่บำรุงรักษาควรปฏิบัติตามข้อกำหนดในการกระชับที่แนะนำของผู้ผลิตและขั้นตอนการบำรุงรักษาทางไฟฟ้าที่เกี่ยวข้อง

ตรวจสอบเสียงผิดปกติ

เสียงหึ่งที่ผิดปกติ การสั่นสะเทือน หรือการทำงานของคอนแทคเตอร์ที่ไม่เสถียรอาจบ่งบอกถึงปัญหาเกี่ยวกับคอยล์ เครื่องกล แรงดันไฟฟ้า หรือการติดตั้ง ควรตรวจสอบสภาวะที่ผิดปกติก่อนดำเนินการต่อไป

ข้อควรพิจารณาด้านคุณภาพสำหรับผู้ซื้อ B2B

ความสม่ำเสมอในการผลิต

สำหรับผู้จัดจำหน่ายและลูกค้า OEM ความสม่ำเสมอระหว่างแบทช์เป็นสิ่งสำคัญ เนื่องจากคอนแทคเตอร์มักถูกรวมเข้ากับแผงควบคุมและการออกแบบอุปกรณ์ที่ได้มาตรฐาน

โกโตเอเล ระบุว่ากระบวนการผลิตของบริษัทประกอบด้วยการควบคุมคุณภาพตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการผลิต การทดสอบ บรรจุภัณฑ์ และการจัดส่ง

การทดสอบก่อนจัดส่ง

ผลิตภัณฑ์เครื่องใช้ไฟฟ้าควรได้รับการตรวจสอบและทดสอบอย่างเหมาะสมก่อนจัดส่ง ผู้ซื้อที่ซื้อสินค้าจำนวนมากควรยืนยันขั้นตอนการตรวจสอบและข้อกำหนดด้านเอกสารของซัพพลายเออร์ก่อนทำการสั่งซื้อ

ข้อกำหนดการรับรอง

โกโตเอเล ระบุ CE และ ISO9001 ในด้านคุณภาพและการรับรอง ลูกค้าควรขอใบรับรองและเอกสารทางเทคนิคที่เกี่ยวข้องสำหรับการกำหนดค่าผลิตภัณฑ์ที่แน่นอนที่จำเป็นสำหรับตลาดของตน

ความสามารถในการผลิตและอุปทานของ โกโตเอเล

ผลิตผลิตภัณฑ์ไฟฟ้าแรงต่ำ

โกโตเอเลดำเนินการโดย Yueqing Gongtong Electric Co., Ltd. ซึ่งเชี่ยวชาญด้านผลิตภัณฑ์ไฟฟ้าแรงดันต่ำ รวมถึงคอนแทคเตอร์ AC, รีเลย์โอเวอร์โหลดความร้อน, เซอร์กิตเบรกเกอร์แบบขึ้นรูป, สตาร์ตเตอร์, MCB และส่วนประกอบควบคุม

บริษัทบูรณาการบริการด้านการวิจัยและพัฒนา การออกแบบผลิตภัณฑ์ การผลิต การทดสอบ และการส่งออก เพื่อสนับสนุนผู้จัดจำหน่าย ผู้ผลิตอุปกรณ์ และลูกค้าในภาคอุตสาหกรรม

รองรับ OEM และคำสั่งซื้อที่กำหนดเอง

โกโตเอเล ให้การสนับสนุนผลิตภัณฑ์ OEM และแบบกำหนดเอง โดยครอบคลุมพารามิเตอร์ทางเทคนิค การกำหนดค่าผลิตภัณฑ์ บรรจุภัณฑ์ และข้อกำหนดด้านตราสินค้า สิ่งนี้มีประโยชน์สำหรับผู้จัดจำหน่ายไฟฟ้าและผู้ผลิตอุปกรณ์ที่ต้องการข้อกำหนดเฉพาะที่สม่ำเสมอในหลายโครงการ

ความสามารถในการจัดหาจำนวนมาก

สำหรับผู้ซื้อจากต่างประเทศ กำลังการผลิตและอุปทานที่มั่นคงเป็นสิ่งสำคัญเมื่อใช้คอนแทคเตอร์เป็นส่วนประกอบมาตรฐานในอุปกรณ์หลายรุ่น GOTOELE รายงานกำลังการผลิตต่อปีประมาณ 8 ล้านชิ้นในกลุ่มผลิตภัณฑ์เครื่องใช้ไฟฟ้าแรงดันต่ำ

รายการตรวจสอบผู้ซื้อ

คำถามที่พบบ่อย

คอนแทคแม่เหล็ก AC GMC-85 ใช้ทำอะไร?

ได้รับการออกแบบมาเพื่อการสลับและควบคุมโหลด AC สามเฟสที่ใช้ร่วมกันได้ โดยเฉพาะมอเตอร์อุตสาหกรรมและอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ เช่น ปั๊ม คอมเพรสเซอร์ ระบบ HVAC สายพานลำเลียง และเครื่องจักรในการผลิต

135A หมายถึงอะไรสำหรับคอนแทคเตอร์นี้?

ค่า 135A อ้างอิงถึงพิกัดกระแสความร้อน AC1 ที่สัมพันธ์กับเฟรม GMC-85 ควรเลือกการใช้งานมอเตอร์ตามประเภทการใช้งานที่เกี่ยวข้อง กระแสมอเตอร์ แรงดันไฟฟ้า และสภาวะการทำงาน

GMC-85 สามารถควบคุมมอเตอร์ขนาด 45kW ได้หรือไม่?

GMC-85 ได้รับการจัดอันดับสำหรับ 45kW ที่ 380–440V ภายใต้เงื่อนไข AC3 ตามการกำหนดค่าที่ระบุ การใช้งานมอเตอร์จริงควรได้รับการตรวจสอบกับกระแสไฟฟ้าที่กำหนด สภาวะการสตาร์ท ความถี่สวิตชิ่ง และมาตรฐานที่ใช้บังคับ

2NO+2NC หมายถึงอะไร?

ระบุว่ามีหน้าสัมผัสเสริมที่เปิดตามปกติ 2 ช่องและหน้าสัมผัสเสริม 2 ช่องที่ปิดตามปกติ หน้าสัมผัสเหล่านี้สามารถใช้สำหรับตรรกะการควบคุม การตอบรับสถานะ การเชื่อมต่อ และวงจรการส่งสัญญาณ

คอนแทคเตอร์มีระบบป้องกันการโอเวอร์โหลดหรือไม่?

คอนแทคเตอร์ให้การควบคุมการสลับและโดยปกติควรประสานงานกับอุปกรณ์ป้องกันโอเวอร์โหลดที่เหมาะสมสำหรับการใช้งานมอเตอร์ การกำหนดค่าการป้องกันที่จำเป็นขึ้นอยู่กับมอเตอร์และระบบไฟฟ้า

โกโตเอเล สามารถให้บริการ OEM ได้หรือไม่?

ใช่. GOTOELE ให้การสนับสนุน OEM และแบบกำหนดเองสำหรับผู้จัดจำหน่าย ผู้ผลิตอุปกรณ์ และลูกค้าอุตสาหกรรม รวมถึงข้อกำหนดของผลิตภัณฑ์ การกำหนดค่า บรรจุภัณฑ์ และข้อกำหนดด้านแบรนด์

ข้อพิจารณาขั้นสุดท้าย

GMC-85 คอนแทคแม่เหล็ก ACนำเสนอโซลูชันสวิตชิ่งสามเฟสสำหรับการควบคุมมอเตอร์อุตสาหกรรมและการใช้งานแรงดันไฟฟ้าต่ำอื่นๆ ที่เข้ากันได้ โครงสร้าง 3P, อัตรากระแสความร้อน 135A AC1, อัตรา 45kW AC3 ที่ 380–440V และหน้าสัมผัสเสริม 2NO+2NC ทำให้เหมาะสำหรับระบบควบคุมที่ต้องใช้ทั้งฟังก์ชันการสลับวงจรหลักและฟังก์ชันการควบคุมเสริม

สำหรับผู้จัดจำหน่ายไฟฟ้า ช่างสร้างแผง ผู้ผลิตอุปกรณ์ OEM และทีมบำรุงรักษา การเลือกที่ถูกต้องควรขึ้นอยู่กับกระแสของมอเตอร์ แรงดันไฟฟ้า ประเภทการใช้งาน แรงดันไฟฟ้าของคอยล์ ความถี่ในการสลับ การกำหนดค่าการป้องกัน เงื่อนไขการติดตั้ง และการรับรองที่จำเป็น

ด้วยประสบการณ์การผลิตไฟฟ้าแรงดันต่ำ การสนับสนุน OEM การจัดการคุณภาพ และความสามารถในการจัดหาระหว่างประเทศโกโตเอเลสามารถรองรับลูกค้าที่กำลังมองหาการกำหนดค่าคอนแทคเตอร์สำหรับระบบอัตโนมัติทางอุตสาหกรรม การควบคุมมอเตอร์ เครื่องจักร HVAC ปั๊ม และการใช้งานอุปกรณ์ไฟฟ้าอื่นๆ
