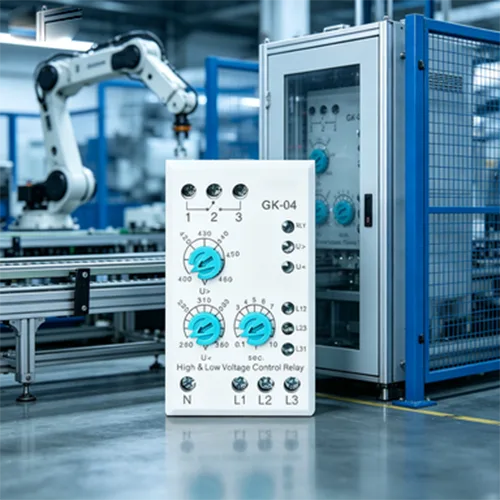

ลำดับเฟสสามเฟสและโอเวอร์ภายใต้รีเลย์ป้องกันแรงดันไฟฟ้า

แตกต่างจากรีเลย์ป้องกันเดี่ยวแบบเดิม อุปกรณ์นี้รวมฟังก์ชันการป้องกันหลายอย่าง รวมถึงการตรวจสอบลำดับเฟส การป้องกันแรงดันไฟฟ้าเกิน การป้องกันแรงดันไฟฟ้าต่ำ และการตรวจจับการสูญเสียเฟสในยูนิตขนาดกะทัดรัดเครื่องเดียว การออกแบบที่ไม่เป็นกลางทำให้สามารถเชื่อมต่อโดยตรงกับระบบไฟฟ้าสามเฟสได้โดยไม่ต้องใช้สายนิวทรัลเพิ่มเติม ทำให้การติดตั้งง่ายขึ้นสำหรับการกระจายสินค้าทางอุตสาหกรรม รีเลย์ป้องกันแรงดันไฟฟ้าแบบลำดับเฟสแบบสามเฟสและแบบ Over Under ช่วยป้องกันความเสียหายของอุปกรณ์ที่เกิดจากสภาพกริดที่ผิดปกติ และปรับปรุงความปลอดภัยในการปฏิบัติงานในสภาพแวดล้อมทางอุตสาหกรรม

โซลูชันการตรวจสอบและป้องกันพลังงานสามเฟสอัจฉริยะ

รีเลย์ป้องกันแรงดันไฟฟ้าแบบสามเฟสและโอเวอร์ภายใต้แรงดันไฟฟ้าได้รับการพัฒนาสำหรับการใช้งานที่ต้องมีการตรวจสอบคุณภาพไฟฟ้าสามเฟสอย่างต่อเนื่อง

อุปกรณ์ตรวจจับสภาพของสายไฟสามเฟส L1, L2 และ L3 อย่างต่อเนื่อง เมื่อสภาวะผิดปกติ เช่น ลำดับเฟสไม่ถูกต้อง ความผันผวนของแรงดันไฟฟ้า หรือเฟสล้มเหลว รีเลย์จะส่งสัญญาณป้องกันทันทีเพื่อตัดการเชื่อมต่ออุปกรณ์ดาวน์สตรีมหรือหยุดวงจรควบคุม

ด้วยการรวมฟังก์ชันการป้องกันหลายอย่างไว้ในโมดูลขนาดกะทัดรัดเดียว รีเลย์จึงลดความจำเป็นในการใช้ส่วนประกอบการป้องกันที่เป็นอิสระหลายชิ้น ช่วยให้ลูกค้าลดความซับซ้อนในการออกแบบตู้ไฟฟ้าและปรับปรุงความน่าเชื่อถือของระบบ

โครงสร้างที่ไม่เป็นกลางทำให้สามารถติดตั้งได้โดยตรงในระบบสามเฟสโดยไม่ต้องเดินสายที่เป็นกลางเพิ่มเติม ทำให้เหมาะสำหรับตู้กระจายสินค้าทางอุตสาหกรรม แผงควบคุมเครื่องจักร และอุปกรณ์ไฟฟ้ากลางแจ้ง

ฟังก์ชั่นการป้องกันที่ครอบคลุมสำหรับอุปกรณ์สามเฟส

1. การตรวจสอบลำดับเฟสป้องกันการทำงานแบบย้อนกลับ

ลำดับเฟสที่ไม่ถูกต้องอาจทำให้มอเตอร์สามเฟสหมุนไปในทิศทางตรงกันข้าม ซึ่งอาจสร้างความเสียหายให้กับปั๊ม คอมเพรสเซอร์ และระบบส่งกำลังทางกลได้

รีเลย์ตรวจจับลำดับเฟสของกำลังไฟสามเฟสขาเข้า และป้องกันการสตาร์ทอุปกรณ์เมื่อลำดับเฟสไม่ถูกต้อง

ฟังก์ชันนี้มีความสำคัญอย่างยิ่งสำหรับอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ ซึ่งการหมุนย้อนกลับอาจทำให้เกิดความเสียหายทางกล การหยุดชะงักของการผลิต หรือความเสี่ยงด้านความปลอดภัย

2. การป้องกันแรงดันไฟฟ้าเกินช่วยลดความเสี่ยงความเสียหายทางไฟฟ้า

ความผันผวนของแรงดันไฟฟ้าในเครือข่ายพลังงานทางอุตสาหกรรมอาจเกินขีดจำกัดการทำงานของอุปกรณ์ และสร้างความเสียหายให้กับส่วนประกอบทางไฟฟ้าที่มีความละเอียดอ่อน

รีเลย์จะตรวจสอบค่าแรงดันไฟฟ้าสามเฟสอย่างต่อเนื่อง เมื่อแรงดันไฟฟ้าสูงกว่าเกณฑ์การป้องกันที่ตั้งไว้ เอาต์พุตการป้องกันจะเปิดใช้งานและตัดการเชื่อมต่อวงจรโหลด

ซึ่งจะช่วยปกป้องมอเตอร์ อินเวอร์เตอร์ ระบบควบคุม และอุปกรณ์อัตโนมัติจากความร้อนสูงเกินไป ความเสียหายของฉนวน และความล้มเหลวก่อนเวลาอันควรที่เกิดจากแรงดันไฟฟ้าที่มากเกินไป

3. ภายใต้การป้องกันแรงดันไฟฟ้าช่วยเพิ่มความน่าเชื่อถือของมอเตอร์

สภาวะแรงดันไฟฟ้าต่ำอาจทำให้มอเตอร์ดึงกระแสไฟฟ้ามากเกินไปในขณะที่สร้างแรงบิดไม่เพียงพอ ทำให้เกิดความร้อนสูงเกินไปและความเสียหายของขดลวด

รีเลย์จะตรวจจับสถานการณ์แรงดันไฟฟ้าต่ำที่ผิดปกติและให้การป้องกันอย่างทันท่วงทีก่อนที่อุปกรณ์จะทำงานภายใต้สภาวะที่ไม่ปลอดภัย

เหมาะสำหรับพื้นที่อุตสาหกรรมที่มีแหล่งจ่ายไฟไม่เสถียร สิ่งอำนวยความสะดวกทางการเกษตร และการใช้งานระยะไกล ซึ่งแรงดันไฟฟ้าตกบ่อยครั้ง

4. การป้องกันการสูญเสียเฟสช่วยปกป้องโหลดสามเฟส

การสูญเสียเฟสเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของความล้มเหลวของมอเตอร์สามเฟส

เมื่อเฟสหนึ่งหายไปเนื่องจากปัญหาสายเคเบิล ฟิวส์ขัดข้อง หรือแหล่งจ่ายไฟขัดข้อง รีเลย์จะระบุสภาวะที่ผิดปกติอย่างรวดเร็วและป้องกันการทำงานต่อเนื่องภายใต้กำลังไฟที่ไม่สมดุล

ซึ่งช่วยลดความเสี่ยงของมอเตอร์ไหม้และการหยุดทำงานของการผลิตที่ไม่คาดคิดได้อย่างมาก

ประสบการณ์การใช้งานจริงและการตรวจสอบโครงการ

โครงการป้องกันมอเตอร์สามเฟสในโรงงานผลิตในประเทศอินโดนีเซีย

จากประสบการณ์ของ GOTOELE ในการผลิตไฟฟ้าแรงดันต่ำและการใช้งานในอุตสาหกรรมระหว่างประเทศ รีเลย์ป้องกันนี้จึงถูกนำมาใช้ในโครงการป้องกันอุปกรณ์สามเฟส

ในเดือนพฤศจิกายน 2025 ผู้ผลิตเครื่องจักรบรรจุภัณฑ์อาหารของอินโดนีเซียได้ติดตั้ง GOTOELE Three Phase Phase Sequence และ Over Under Voltage Protection Relay จำนวน 180 เครื่องในตู้ควบคุมสายการผลิต

ข้อมูลโครงการ:

· ประเภทลูกค้า: ผู้ผลิตเครื่องจักรบรรจุภัณฑ์อาหาร

· ประเทศ: อินโดนีเซีย

· ระยะเวลาโครงการ: พฤศจิกายน 2568

· จำนวนการติดตั้ง: 180 ยูนิต

· อุปกรณ์ป้องกัน: มอเตอร์สามเฟส ระบบสายพานลำเลียง และปั๊มเสริม

· แรงดันไฟฟ้าของระบบ:AC380V 50Hz

· อุณหภูมิสภาพแวดล้อมการทำงาน: -5 ℃ ถึง 45 ℃

· สภาพแวดล้อมการใช้งาน: การประชุมเชิงปฏิบัติการการผลิตในโรงงานที่มีการดำเนินงานอย่างต่อเนื่อง

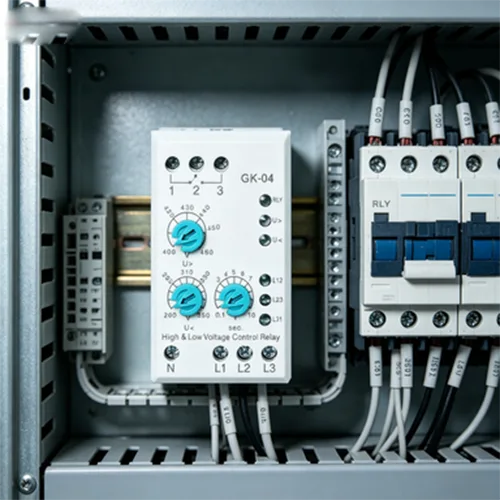

รีเลย์ได้รับการติดตั้งที่ส่วนป้องกันส่วนหน้าของตู้ควบคุมมอเตอร์เพื่อตรวจสอบสภาพพลังงานสามเฟสขาเข้า

ในระหว่างการดำเนินการผลิตอย่างต่อเนื่อง อุปกรณ์ช่วยระบุสภาวะแรงดันไฟฟ้าที่ผิดปกติ และป้องกันไม่ให้มอเตอร์ทำงานภายใต้สภาวะการจ่ายไฟที่ไม่เสถียร ลูกค้าเลือกโซลูชันนี้เนื่องจากได้รวมฟังก์ชันการป้องกันหลายรายการไว้ในโมดูลราง DIN ขนาดกะทัดรัดเพียงชุดเดียว ช่วยลดพื้นที่ในการติดตั้งตู้และความซับซ้อนในการบำรุงรักษา

พารามิเตอร์หลัก

ข้อดีของผลิตภัณฑ์

1. การบูรณาการการป้องกันหลายแบบช่วยประหยัดพื้นที่ในตู้

รีเลย์รวมฟังก์ชันการป้องกันลำดับเฟส แรงดันไฟฟ้า และการสูญเสียเฟสไว้ในอุปกรณ์ตัวเดียว

เมื่อเปรียบเทียบกับการใช้โมดูลป้องกันอิสระหลายโมดูล การออกแบบแบบบูรณาการนี้ช่วยลดความซับซ้อนในการเดินสาย ประหยัดพื้นที่ในการติดตั้ง และปรับปรุงการจัดระเบียบตู้ไฟฟ้า

2. การออกแบบที่ไม่เป็นกลางช่วยลดความยุ่งยากในการติดตั้งระบบไฟฟ้า

อุปกรณ์นี้ได้รับการออกแบบสำหรับระบบสามเฟสโดยไม่ต้องมีการเชื่อมต่อสายที่เป็นกลาง

คุณลักษณะนี้ช่วยลดความยุ่งยากในการติดตั้งในระบบจำหน่ายทางอุตสาหกรรมและลดข้อกำหนดการเดินสายเพิ่มเติมระหว่างการรวมอุปกรณ์

3. การตรวจสอบสภาพพลังงานแบบเรียลไทม์

รีเลย์จะตรวจสอบสถานะพลังงานสามเฟสอย่างต่อเนื่องและตอบสนองอย่างรวดเร็วเมื่อเกิดสภาวะผิดปกติ

ช่วยให้ทีมบำรุงรักษาสามารถระบุปัญหาทางไฟฟ้าก่อนที่จะกลายเป็นอุปกรณ์ขัดข้องร้ายแรง

4. เหมาะสำหรับการใช้งานระบบอัตโนมัติทางอุตสาหกรรม

โครงสร้างราง DIN ขนาดกะทัดรัดช่วยให้สามารถรวมเข้ากับแผงควบคุม กล่องกระจายสินค้า และระบบอัตโนมัติได้อย่างง่ายดาย

มีการใช้กันอย่างแพร่หลายในอุปกรณ์การผลิต ปั๊ม คอมเพรสเซอร์ ระบบ HVAC และการใช้งานด้านการป้องกันไฟฟ้าทางอุตสาหกรรม

การผลิตและการควบคุมคุณภาพ

GOTOELE เป็นผู้ผลิตและผู้ส่งออกมืออาชีพที่เชี่ยวชาญด้านผลิตภัณฑ์ไฟฟ้าแรงดันต่ำ รวมถึงรีเลย์ป้องกัน คอนแทคเตอร์ อุปกรณ์ป้องกันวงจร และส่วนประกอบควบคุมทางอุตสาหกรรม

ด้วยประสบการณ์ด้านการผลิตไฟฟ้ามากกว่า 14 ปี GOTOELE บูรณาการการพัฒนาผลิตภัณฑ์ การจัดการการผลิต และบริการส่งออกทั่วโลก

บริษัทตั้งอยู่ใน Liushi, Yueqing, Zhejiang ประเทศจีน โดยมีโรงงานผลิตระดับมืออาชีพและกระบวนการผลิตที่ได้มาตรฐาน

ในระหว่างการผลิตรีเลย์ป้องกันแรงดันไฟฟ้าแบบสามเฟสและไฟเกินภายใต้ GOTOELE ดำเนินการตรวจสอบคุณภาพอย่างเข้มงวด รวมถึงการทดสอบความแม่นยำในการตรวจจับแรงดันไฟฟ้า การทดสอบการตอบสนองของรีเลย์ การทดสอบความน่าเชื่อถือของขั้วต่อ และการทดสอบอายุ

ผลิตภัณฑ์ทั้งหมดปฏิบัติตามขั้นตอนการจัดการคุณภาพ ISO9001 และข้อกำหนดการรับรอง CE เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงสำหรับลูกค้าอุตสาหกรรมทั่วโลก

บรรจุภัณฑ์และการจัดส่ง

รีเลย์ป้องกันแรงดันไฟฟ้าแบบสามเฟสและแบบโอเวอร์ภายใต้การบรรจุตามมาตรฐานการส่งออกระหว่างประเทศเพื่อให้มั่นใจในการขนส่งที่ปลอดภัย

บรรจุภัณฑ์มาตรฐานช่วยปกป้องผลิตภัณฑ์จากความเสียหายทางกลและผลกระทบต่อสิ่งแวดล้อมระหว่างการขนส่ง

สำหรับการสั่งซื้อจำนวนมาก GOTOELE จัดเตรียมตารางการผลิตที่มีประสิทธิภาพโดยใช้เวลาจัดส่งโดยทั่วไปที่ 10-15 วัน บริการ OEM รวมถึงฉลากที่กำหนดเอง บรรจุภัณฑ์ และข้อกำหนดทางเทคนิคมีไว้สำหรับผู้จัดจำหน่ายและผู้ผลิตอุปกรณ์อุตสาหกรรม

พารามิเตอร์ผลิตภัณฑ์

คำถามที่พบบ่อย

1. รีเลย์นี้มีฟังก์ชันการป้องกันอะไรบ้าง?

โดยให้การป้องกันลำดับเฟส การป้องกันแรงดันไฟฟ้าเกิน การป้องกันแรงดันไฟฟ้าต่ำ และการป้องกันการสูญเสียเฟสสำหรับระบบไฟฟ้าสามเฟส

2. รีเลย์นี้ต้องใช้สายนิวทรัลหรือไม่?

ไม่ รุ่นนี้ใช้การออกแบบที่ไม่เป็นกลางและสามารถเชื่อมต่อโดยตรงกับระบบไฟฟ้าสามเฟสโดยไม่ต้องเดินสายที่เป็นกลางเพิ่มเติม

3. อุปกรณ์ใดบ้างที่สามารถใช้รีเลย์ป้องกันนี้ได้?

เหมาะสำหรับมอเตอร์สามเฟส ปั๊ม คอมเพรสเซอร์ เครื่องจักรอุตสาหกรรม อุปกรณ์ HVAC และระบบควบคุมอัตโนมัติ

4. GOTOELE รองรับการปรับแต่งแบบ OEM หรือไม่

ใช่. GOTOELE ให้บริการ OEM รวมถึงบรรจุภัณฑ์ ฉลาก และข้อกำหนดของผลิตภัณฑ์ตามความต้องการของลูกค้า

GOTOELE ผสมผสานความสามารถในการผลิตไฟฟ้าระดับมืออาชีพ ประสบการณ์การใช้งานจริงในอุตสาหกรรม และระบบการควบคุมคุณภาพที่เข้มงวด เพื่อมอบโซลูชันการป้องกันไฟสามเฟสที่เชื่อถือได้สำหรับลูกค้าทั่วโลก รีเลย์ป้องกันแรงดันไฟฟ้าแบบลำดับเฟสแบบสามเฟสและแบบ Over Under ช่วยให้อุตสาหกรรมลดความเสี่ยงทางไฟฟ้า ปรับปรุงความน่าเชื่อถือของอุปกรณ์ และรักษาการดำเนินงานการผลิตที่มั่นคง
