AVR-63T รีเลย์ป้องกันกระแสและแรงดันไฟฟ้าแบบปรับได้สามเฟส

ด้วยพารามิเตอร์การป้องกันที่ปรับได้และจอแสดงผลดิจิตอลแบบเรียลไทม์ AVR-63T รีเลย์ป้องกันกระแสและแรงดันไฟฟ้าแบบสามเฟสที่ปรับได้นี้ ช่วยป้องกันความเสียหายที่เกิดจากแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก โอเวอร์โหลด ความล้มเหลวของเฟส และสภาวะของกริดที่ไม่เสถียร ผลิตโดย GOTOELE ซึ่งเป็นผู้จำหน่ายอุปกรณ์ไฟฟ้าระดับมืออาชีพในประเทศจีน AVR-63T มอบโซลูชันการป้องกันขนาดกะทัดรัดและเชื่อถือได้สำหรับอุปกรณ์อุตสาหกรรม สิ่งอำนวยความสะดวกเชิงพาณิชย์ ระบบการเกษตร และการใช้พลังงานหมุนเวียน

ฟังก์ชั่นการออกแบบและการป้องกันผลิตภัณฑ์

1. การตรวจสอบแรงดันและกระแสแบบเรียลไทม์

AVR-63T ใช้จอแสดงผลดิจิตอลคู่เพื่อตรวจสอบสถานะแรงดันและกระแสของแต่ละเฟส

จอแสดงผลช่วยให้ช่างไฟฟ้าสามารถตรวจสอบได้อย่างรวดเร็ว:

· แรงดันเฟส

· กระแสเฟส

· สภาพการทำงานที่ผิดปกติ

· สถานะการคุ้มครอง

เมื่อเปรียบเทียบกับมิเตอร์และอุปกรณ์ป้องกันที่แยกกัน การออกแบบการตรวจสอบแบบรวมช่วยลดพื้นที่การติดตั้งและทำให้การจัดการระบบไฟฟ้าง่ายขึ้น

2. การป้องกันแรงดันไฟฟ้าเกินและแรงดันตกที่ปรับได้

รีเลย์มีเกณฑ์การป้องกันแรงดันไฟฟ้าที่สามารถปรับได้ตามความต้องการใช้งานที่แตกต่างกัน

การป้องกันแรงดันไฟฟ้าเกิน

เมื่อแรงดันไฟฟ้าของกริดเกินค่าที่ตั้งไว้ AVR-63T จะตัดการเชื่อมต่อโหลดเพื่อปกป้องอุปกรณ์ที่มีความละเอียดอ่อนจากความเสียหายจากไฟฟ้าแรงสูง

อุปกรณ์ป้องกันทั่วไปประกอบด้วย:

· มอเตอร์

· ปั๊ม

· คอมเพรสเซอร์

· อุปกรณ์ควบคุมทางอุตสาหกรรม

· อินเวอร์เตอร์

การป้องกันแรงดันตก

เมื่อแรงดันไฟฟ้าลดลงต่ำกว่าค่าที่ตั้งไว้ อุปกรณ์จะตัดกระแสไฟเพื่อป้องกันอุปกรณ์ทำงานผิดปกติและความเสียหายของมอเตอร์ที่เกิดจากการทำงานของแรงดันไฟฟ้าต่ำ

3. การป้องกันการโอเวอร์โหลดกระแสไฟสามเฟส

AVR-63T รองรับการตั้งค่าการป้องกันกระแสไฟฟ้าที่ปรับได้สูงสุดถึง 63A

เมื่อกระแสไฟทำงานเกินเกณฑ์ที่ตั้งไว้ รีเลย์จะตัดการเชื่อมต่อแหล่งจ่ายไฟเพื่อป้องกันอุปกรณ์จาก:

· โอเวอร์โหลดระยะยาว

· กระแสไฟแผงมอเตอร์

· กระแสไฟในการทำงานมากเกินไป

· สภาวะโหลดผิดปกติ

ฟังก์ชันนี้เหมาะอย่างยิ่งสำหรับมอเตอร์สามเฟสและอุปกรณ์ไฟฟ้าอุตสาหกรรม

4. การสูญเสียเฟสและการป้องกันความไม่สมดุลของเฟส

อุปกรณ์สามเฟสมีความไวสูงต่อความผิดปกติของเฟส

AVR-63T ให้การป้องกัน:

· การสูญเสียเฟส

· ความไม่สมดุลของแรงดันไฟฟ้าสามเฟส

· ความล้มเหลวของขดลวดที่เป็นกลาง

เมื่อสภาวะเฟสผิดปกติเกิดขึ้น รีเลย์จะตัดการเชื่อมต่อโหลดอย่างรวดเร็วเพื่อป้องกันมอเตอร์ร้อนเกินไปและอุปกรณ์ทำงานล้มเหลว

5. ความล่าช้าที่ปรับได้และฟังก์ชั่นการปิดอัตโนมัติ

ตรรกะกำหนดเวลาในตัวช่วยให้การจัดการการกู้คืนพลังงานมีความยืดหยุ่น

ความล่าช้าในการเดินทางผิดพลาด

ความล่าช้าที่ปรับได้จะช่วยหลีกเลี่ยงการปิดเครื่องโดยไม่จำเป็นซึ่งเกิดจากความผันผวนของแรงดันไฟฟ้าในระยะสั้น ความล่าช้าในการปิดอัตโนมัติ หลังจากที่กริดกลับสู่ปกติ อุปกรณ์จะคืนพลังงานโดยอัตโนมัติหลังจากเวลารอที่ตั้งไว้ล่วงหน้า

ฟังก์ชันนี้เหมาะสำหรับ:

· อุปกรณ์กลางแจ้ง

·การประชุมเชิงปฏิบัติการแบบอัตโนมัติ

· สิ่งอำนวยความสะดวกทางการเกษตร

· ระบบไฟฟ้าระยะไกล

สถานการณ์การใช้งานทั่วไป

AVR-63T รีเลย์ป้องกันกระแสและแรงดันไฟฟ้าแบบปรับได้สามเฟส ได้รับการออกแบบมาสำหรับระบบไฟฟ้าที่ต้องการการตรวจสอบอย่างต่อเนื่องและการป้องกันอัตโนมัติ

1. ระบบป้องกันมอเตอร์สามเฟส

การใช้งานทั่วไปได้แก่:

· ปั้มน้ำ

· เครื่องอัดอากาศ

· แฟน ๆ

· เครื่องมือกล

· มอเตอร์สายการผลิต

รีเลย์ป้องกันมอเตอร์จากการสูญเสียเฟส โหลดเกิน และสภาวะแรงดันไฟฟ้าที่ไม่เสถียร ซึ่งช่วยลดเวลาหยุดทำงานของอุปกรณ์และค่าบำรุงรักษา

2. ระบบจำหน่ายไฟฟ้าเชิงพาณิชย์

เหมาะสำหรับ:

· ระบบปรับอากาศส่วนกลาง

· อุปกรณ์ห้องเย็น

· ตู้ไฟฟ้าเชิงพาณิชย์

· อุปกรณ์ชาร์จสามเฟส

AVR-63T ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟโดยป้องกันความเสียหายที่เกิดจากความผันผวนของกริด

3. ระบบพลังงานแสงอาทิตย์และพลังงานทดแทน

ใช้กับ:

· อินเวอร์เตอร์ PV สามเฟส

· ตู้จำหน่ายพลังงานแสงอาทิตย์

· ระบบควบคุมพลังงานทดแทน

รีเลย์ช่วยปกป้องอุปกรณ์จากสภาวะแรงดันไฟฟ้าที่ผิดปกติและความไม่สมดุลของเฟสระหว่างการเชื่อมต่อโครงข่าย

4. อุปกรณ์ไฟฟ้าการเกษตร

เหมาะสำหรับ:

· เครื่องสูบน้ำ

· ระบบระบายอากาศปศุสัตว์

· เครื่องจักรแปรรูปทางการเกษตร

ฟังก์ชันการปิดปิดอัตโนมัติช่วยรักษาการทำงานในพื้นที่ชนบทที่อาจเกิดความไม่เสถียรของแรงดันไฟฟ้า

5. ระบบควบคุมอุตสาหกรรมและระบบอัตโนมัติ

นำไปใช้ใน:

· ตู้ควบคุมอุตสาหกรรม

· ระบบไฟฟ้าเซอร์โว

· ระบบยูพีเอส

· อุปกรณ์อัตโนมัติ

ฟังก์ชันการตรวจสอบแบบดิจิทัลช่วยให้ผู้ปฏิบัติงานสามารถระบุความผิดปกติทางไฟฟ้าได้อย่างรวดเร็ว

กรณีการสมัครทั่วโลก

1. โครงการป้องกันปั๊มน้ำในเอเชียตะวันออกเฉียงใต้

AVR-63T รีเลย์ป้องกันกระแสและแรงดันไฟฟ้าแบบปรับได้สามเฟสได้รับการติดตั้งในระบบควบคุมปั๊มน้ำสามเฟสในเอเชียตะวันออกเฉียงใต้

เครือข่ายไฟฟ้าในพื้นที่ประสบกับความผันผวนของแรงดันไฟฟ้าเป็นครั้งคราวและความไม่สมดุลของเฟส ซึ่งส่งผลต่อการทำงานของปั๊มตามปกติ

ด้วยการตรวจสอบสภาวะแรงดันและกระแสแบบเรียลไทม์ AVR-63T จะตัดการเชื่อมต่อแหล่งจ่ายไฟโดยอัตโนมัติในระหว่างสภาวะที่ผิดปกติ และกลับมาทำงานอีกครั้งหลังจากการกู้คืนแรงดันไฟฟ้า

ลูกค้าปรับปรุงการปกป้องอุปกรณ์และลดข้อกำหนดในการตรวจสอบด้วยตนเอง

รายละเอียดโครงการ:

· การใช้งาน: การป้องกันปั๊มสามเฟส

· การติดตั้ง: ตู้ควบคุมการจ่ายไฟ

· ฟังก์ชั่นการป้องกัน: การป้องกันแรงดันไฟฟ้าเกิน แรงดันตก โอเวอร์โหลด และการสูญเสียเฟส

· ข้อกำหนดสำคัญ: การป้องกันอัตโนมัติและการทำงานแบบอัตโนมัติ

ข้อดีการติดตั้งและการกำหนดค่า

1. การติดตั้งราง DIN มาตรฐาน

โครงสร้างโมดูลาร์ขนาดกะทัดรัดช่วยให้สามารถติดตั้งได้โดยตรงภายใน:

· กล่องกระจายสินค้า

· ตู้ไฟฟ้า

· แผงควบคุมอุตสาหกรรม

การออกแบบราง DIN มาตรฐานทำให้การติดตั้งและการเปลี่ยนง่ายขึ้น

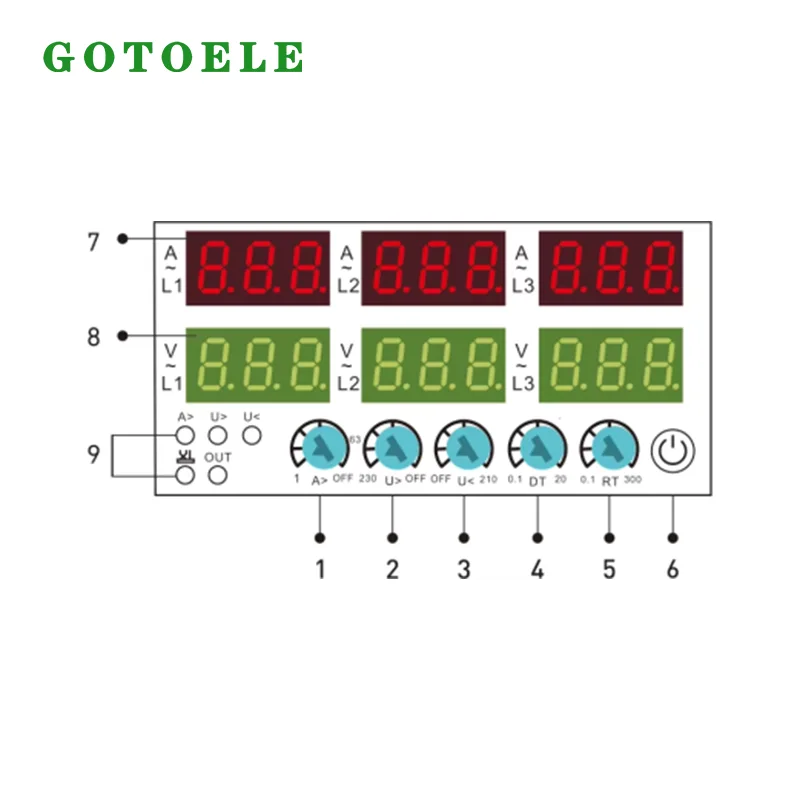

2. การปรับพารามิเตอร์อย่างง่าย

สามารถกำหนดค่าการป้องกันได้โดยใช้ปุ่มปรับโดยไม่ต้องตั้งโปรแกรมที่ซับซ้อน

ช่างไฟฟ้าสามารถตั้งค่าได้อย่างรวดเร็ว:

· เกณฑ์แรงดันไฟฟ้า

· ขีดจำกัดปัจจุบัน

· เวลาหน่วงการเดินทาง

·รีเซ็ตเวลาหน่วง

ซึ่งช่วยปรับปรุงประสิทธิภาพการติดตั้งในสภาพแวดล้อมการใช้งานที่แตกต่างกัน

3. โซลูชั่นการป้องกันแบบรวม

AVR-63T รวมฟังก์ชันการป้องกันหลายอย่างไว้ในอุปกรณ์เดียว:

· รีเลย์แรงดันไฟฟ้า

· รีเลย์ปัจจุบัน

· ตัวป้องกันความล้มเหลวของเฟส

· คอนโทรลเลอร์รีเซ็ตอัตโนมัติ

ซึ่งช่วยลดความต้องการพื้นที่ตู้เมื่อเทียบกับการใช้อุปกรณ์อิสระหลายตัว

ข้อมูลจำเพาะทางเทคนิค

การผลิตและการประกันคุณภาพ

GOTOELE ใช้กระบวนการผลิตที่ได้มาตรฐานเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ของรีเลย์ป้องกันกระแสและแรงดันไฟฟ้าแบบปรับสามเฟส AVR-63T แต่ละตัว

การควบคุมคุณภาพประกอบด้วย:

· การตรวจสอบชิ้นส่วนอิเล็กทรอนิกส์

· การทดสอบ ฟังก์ชั่น การป้องกัน

· แสดงการตรวจสอบความถูกต้อง

· การทดสอบการสลับโหลด

· การตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย

ผลิตภัณฑ์แต่ละชิ้นได้รับการทดสอบก่อนจัดส่งเพื่อให้มั่นใจว่าการทำงานมีความเสถียรในสภาพแวดล้อมทางไฟฟ้าที่แตกต่างกัน

ด้วยประสบการณ์การผลิตไฟฟ้าแรงดันต่ำแบบมืออาชีพ GOTOELE นำเสนอโซลูชั่นการป้องกันที่เชื่อถือได้สำหรับลูกค้าทั่วโลก

เหตุใดจึงเลือกรีเลย์ป้องกัน GOTOELE AVR-63T

1. การป้องกันสามเฟสเสร็จสมบูรณ์

อุปกรณ์ชิ้นหนึ่งรวมฟังก์ชันการป้องกันแรงดัน กระแส และเฟส ทำให้การออกแบบระบบไฟฟ้าง่ายขึ้น

2. การตรวจสอบไฟฟ้าแบบเรียลไทม์

จอแสดงผลดิจิตอลช่วยให้ระบุสภาวะแรงดันและกระแสได้อย่างรวดเร็วโดยไม่ต้องมีมิเตอร์เพิ่มเติม

3. พารามิเตอร์ที่ปรับได้แบบยืดหยุ่น

ผู้ใช้สามารถกำหนดค่าการป้องกันตามความต้องการของอุปกรณ์ต่างๆ

4. การกู้คืนพลังงานอัตโนมัติ

ฟังก์ชันการปิดอัตโนมัติช่วยลดการแทรกแซงด้วยตนเองในการใช้งานแบบอัตโนมัติ

บรรจุภัณฑ์และการจัดส่ง

รีเลย์ป้องกันกระแสและแรงดันไฟฟ้าแบบปรับได้สามเฟส AVR-63T แต่ละตัวอัดแน่นไปด้วยวัสดุป้องกันเพื่อการขนส่งที่ปลอดภัย

GOTOELE รองรับบรรจุภัณฑ์ส่งออกมาตรฐาน การจัดหาจำนวนมาก และการปรับแต่ง OEM รวมถึงข้อกำหนดในการติดฉลากผลิตภัณฑ์และบรรจุภัณฑ์

คำถามที่พบบ่อย

คำถามที่ 1: AVR-63T ป้องกันอะไร

AVR-63T ให้การป้องกันแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก โอเวอร์โหลด การสูญเสียเฟส และสภาวะความไม่สมดุลของเฟส

คำถามที่ 2: AVR-63T สามารถป้องกันมอเตอร์สามเฟสได้หรือไม่

ใช่. เหมาะสำหรับมอเตอร์สามเฟส เช่น ปั๊ม พัดลม และคอมเพรสเซอร์ โดยการป้องกันความเสียหายที่เกิดจากสภาวะแรงดันและกระแสที่ผิดปกติ

คำถามที่ 3: รีเลย์จะคืนพลังงานโดยอัตโนมัติหลังจากเกิดข้อผิดพลาดหรือไม่?

ใช่. หลังจากที่สภาวะทางไฟฟ้ากลับสู่ภาวะปกติ ฟังก์ชันการปิดอัตโนมัติจะคืนพลังงานตามเวลาหน่วงที่ตั้งไว้

คำถามที่ 4: AVR-63T เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่

ใช่. สามารถใช้ในตู้ไฟฟ้ากลางแจ้งและระบบอุปกรณ์ระยะไกลเมื่อติดตั้งโดยมีการป้องกันตู้ที่เหมาะสม

คำถามที่ 5: GOTOELE รองรับการปรับแต่งแบบ OEM หรือไม่

ใช่. GOTOELE ให้บริการ OEM รวมถึงฉลากที่กำหนดเอง บรรจุภัณฑ์ และข้อกำหนดทางเทคนิคตามความต้องการของลูกค้า
