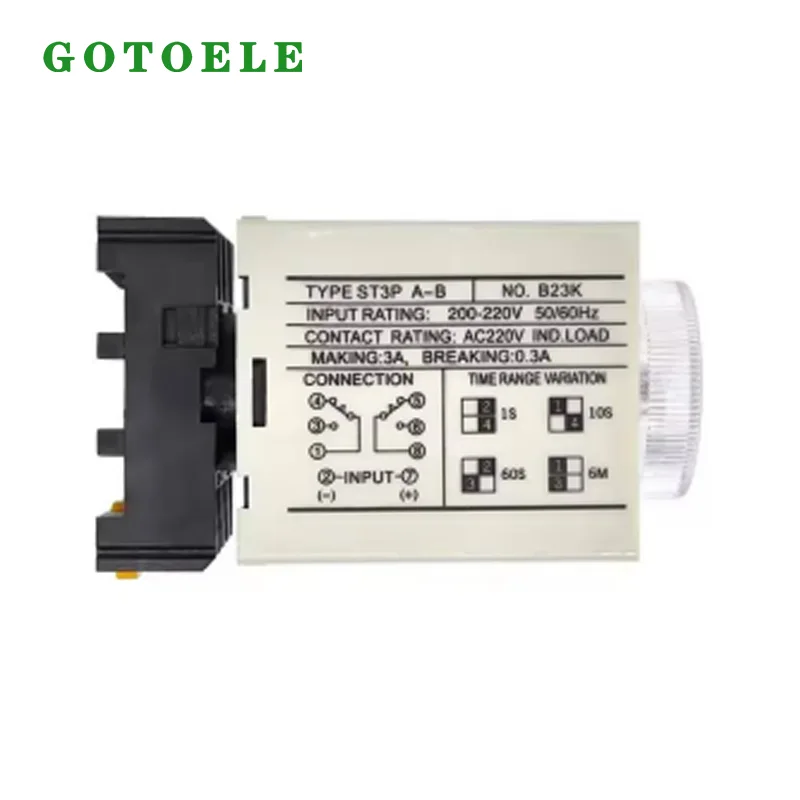

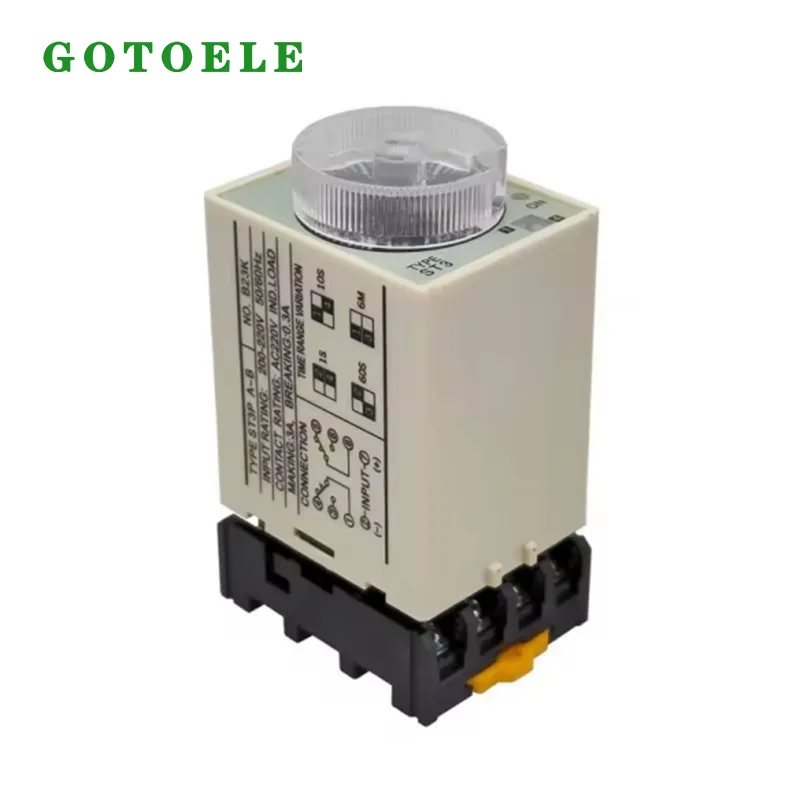

ST3P A-B Electronic Power On Delay Timer Relay

GOTOELE ST3P A-B รีเลย์ตัวตั้งเวลาเปิดเครื่องแบบอิเล็กทรอนิกส์เป็นส่วนประกอบควบคุมจังหวะทางอุตสาหกรรมที่ใช้สำหรับการสวิตช์หน่วงเวลาในระบบอัตโนมัติทางไฟฟ้า โดยจะเริ่มจับเวลาทันทีหลังจากจ่ายไฟ และเปลี่ยนหน้าสัมผัสเอาท์พุตรีเลย์หลังจากช่วงหน่วงที่ตั้งไว้ล่วงหน้า ด้วยการตั้งค่าเวลาที่ปรับได้ การติดตั้งปลั๊กอิน และการควบคุมอิเล็กทรอนิกส์ที่เชื่อถือได้ จึงมีการใช้กันอย่างแพร่หลายในสตาร์ทเตอร์มอเตอร์ ตู้ควบคุม เครื่องบรรจุภัณฑ์ อุปกรณ์ HVAC และวงจรระบบอัตโนมัติทางอุตสาหกรรม

ส่งคำถาม

รายละเอียดสินค้า

GOTOELE ST3P A-B รีเลย์ตัวตั้งเวลาเปิดเครื่องแบบอิเล็กทรอนิกส์ ได้รับการออกแบบมาเพื่อแก้ปัญหาการประสานงานเวลาในระบบควบคุมไฟฟ้า ต่างจากรีเลย์มาตรฐานที่จะสลับทันทีหลังจากการจ่ายไฟ รีเลย์ตั้งเวลานี้จะแนะนำช่วงรอที่ตั้งไว้ล่วงหน้าก่อนที่จะเปิดใช้งานหน้าสัมผัสเอาท์พุต

ในระหว่างการทำงาน วงจรจับเวลาอิเล็กทรอนิกส์ภายในจะเริ่มนับหลังจากที่คอยล์ได้รับพลังงาน เมื่อถึงเวลาหน่วงที่ตั้งไว้ รีเลย์จะเปลี่ยนสถานะหน้าสัมผัสโดยอัตโนมัติเพื่อกระตุ้นการควบคุมครั้งถัดไป

ฟังก์ชันนี้ช่วยให้ส่วนประกอบต่างๆ ภายในเครื่องจักรเดียวกันทำงานตามลำดับที่วางแผนไว้ ปรับปรุงการประสานงานของอุปกรณ์ และลดผลกระทบในการสตาร์ทเครื่องพร้อมกันโดยไม่จำเป็น

ออกแบบมาสำหรับอุปกรณ์ที่ต้องดำเนินการล่าช้า

เครื่องจักรอุตสาหกรรมจำนวนมากต้องมีการควบคุมช่วงเวลาระหว่างการทำงานที่แตกต่างกัน ST3P A-B มอบโซลูชันที่ง่ายและมีประสิทธิภาพโดยไม่ต้องเพิ่มระบบควบคุมที่ซับซ้อน

การใช้งานทั่วไป ได้แก่:

· วงจรสตาร์ทมอเตอร์ซึ่งอุปกรณ์เสริมจำเป็นต้องสตาร์ทหลังจากที่มอเตอร์หลักทำงานได้อย่างเสถียร

· ระบบสายพานลำเลียงต้องมีการเปิดใช้งานตามลำดับของส่วนขับเคลื่อนต่างๆ

· เครื่องอัดอากาศและปั๊มที่ต้องรีสตาร์ทล่าช้าหลังจากการกู้คืนพลังงาน

· ระบบระบายอากาศที่ต้องการการทำงานของพัดลมหลังจากปิดอุปกรณ์

· เครื่องบรรจุภัณฑ์และประกอบที่ต้องการช่วงเวลาการทำงานที่แม่นยำ

รีเลย์ตั้งเวลาช่วยปรับปรุงลำดับการทำงานและช่วยลดความเครียดทางไฟฟ้าและเครื่องกลระหว่างการทำงานของอุปกรณ์ด้วยการเพิ่มการควบคุมการหน่วงเวลาแบบปรับได้

ทางเลือกง่ายๆ สำหรับการควบคุมเวลาอัตโนมัติขั้นพื้นฐาน

สำหรับแอปพลิเคชันระบบอัตโนมัติขนาดเล็กและขนาดกลางจำนวนมาก การใช้ PLC สำหรับฟังก์ชันการหน่วงเวลาแบบธรรมดาเท่านั้นสามารถเพิ่มต้นทุนของระบบและความซับซ้อนในการเขียนโปรแกรมได้

ST3P A-B มอบโซลูชันจับเวลาเฉพาะที่ช่วยให้วิศวกรสามารถเพิ่มลอจิกการหน่วงเวลาลงในวงจรไฟฟ้าได้โดยตรง

เปรียบเทียบกับการควบคุมบน PLC:

· ไม่ต้องใช้ซอฟต์แวร์เขียนโปรแกรม

· การติดตั้งเร็วขึ้น

· การแก้ไขปัญหาทำได้ง่ายขึ้น

· โครงสร้างระบบควบคุมยังคงเรียบง่าย

เหมาะอย่างยิ่งสำหรับเครื่องจักรอิสระและตู้ควบคุมที่ต้องการฟังก์ชันจับเวลาพื้นฐานเท่านั้น

การติดตั้งที่สะดวกและการปรับภาคสนาม

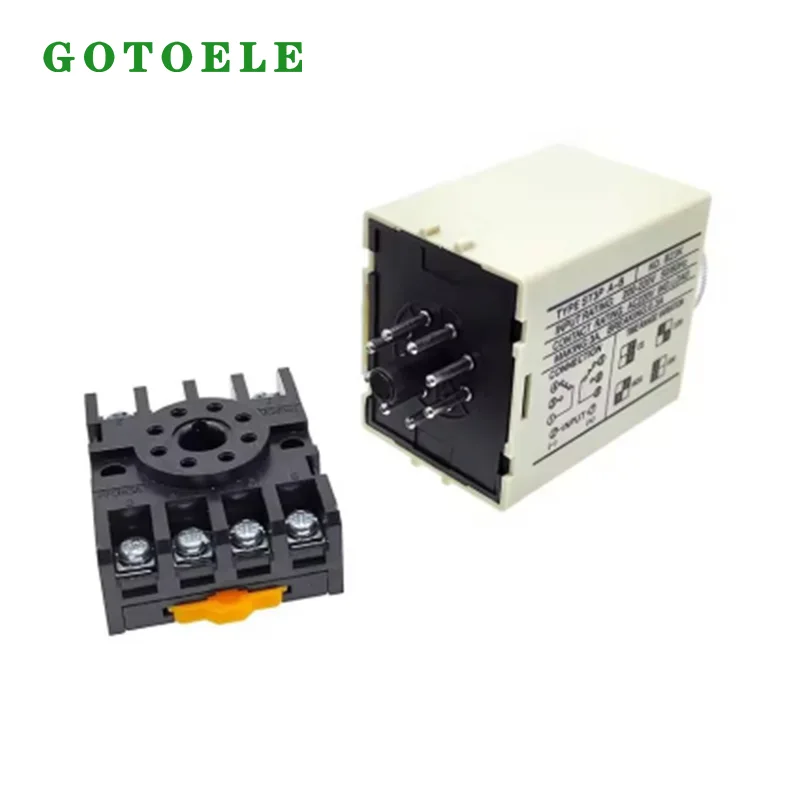

ST3P A-B ใช้โครงสร้างปลั๊กอิน 8 พิน ช่วยให้สามารถเชื่อมต่อกับฐานซ็อกเก็ตที่ตรงกันได้อย่างรวดเร็ว เมื่อจำเป็นต้องเปลี่ยน ช่างเทคนิคสามารถถอดและติดตั้งโมดูลตัวจับเวลาได้โดยไม่ต้องเปลี่ยนระบบสายไฟทั้งหมด

การออกแบบการติดตั้งราง DIN ช่วยให้สามารถรวมเข้ากับ:

· ตู้ไฟฟ้าอุตสาหกรรม

· แผงควบคุมอัตโนมัติ

· กล่องกระจายเครื่องจักร

· ระบบควบคุมอาคาร

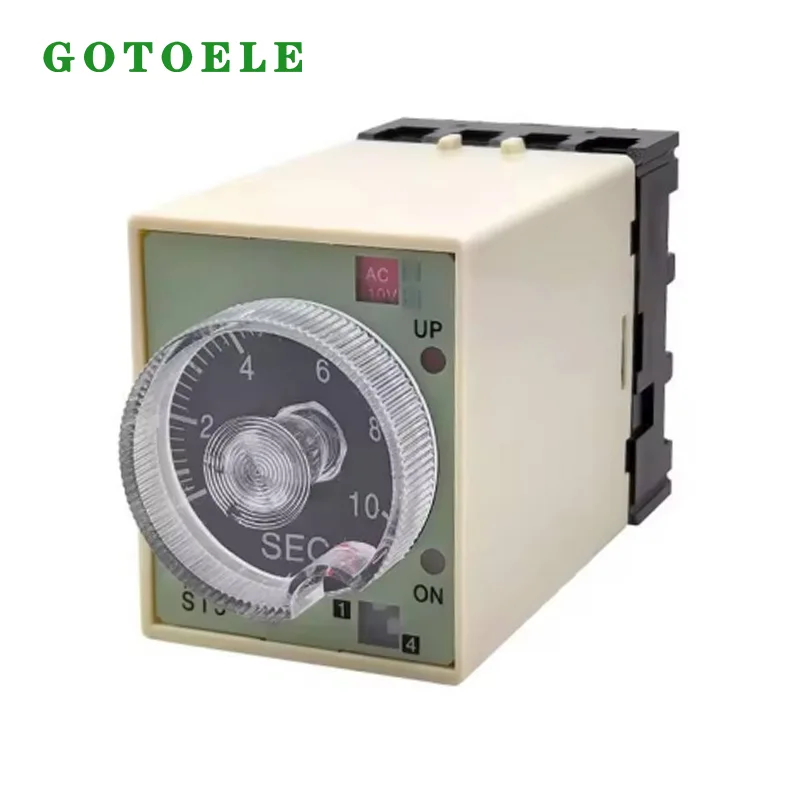

ปุ่มปรับด้านหน้าช่วยให้ผู้ปฏิบัติงานปรับเปลี่ยนเวลาหน่วงได้โดยตรงตามความต้องการในการทำงานจริง

ST3P A-B Electronic Power On Delay Timer Relay

ช่วงเวลา

ชื่อรหัส	24	14	23	13
เอ-เอ	0.05-0.5 วินาที	0.5-5 วินาที	5-30ส	30s-3นาที
เอ-บี	0.1-1 วินาที	1-10 วินาที	10-60ส	60s-6 นาที
เอ-ซี	0.5-5 วินาที	5-50ส	50s-5 นาที	5-30 นาที
อ-ดี	1-10 วินาที	10-100 วินาที	100 วินาที-10 นาที	10-60 นาที
เอ-อี	6-60ส	60s-10นาที	10-60 นาที	60นาที-6ชม
เอ-เอฟ	0.2-2 นาที	2-20 นาที	20นาที-2ชม	2-12ชม
เอ-จี	0.4-4 นาที	4-40 นาที	40นาที-4ชม	4-24ชม

ST3P A-B Electronic Power On Delay Timer Relay

ตัวบ่งชี้กำลังทำงาน		การดำเนินการ ON-UP	การดำเนินการ ON-UP
0/ป ผู้ติดต่อ	แบบอย่าง	ST2P-E	ST3PA	ST3PC
	จำกัดเวลา 1C	5เอ		5เอ
	กำหนดเวลา 2C		5เอ
	1C ทันที	5เอ		5เอ
ชีวิต	เครื่องจักร	5 × 107 ครั้ง	5 × 107 ครั้ง
	ไฟฟ้า	105 ครั้ง	105 ครั้ง
ความแม่นยำ	ทำซ้ำข้อผิดพลาด	สูงสุด ± 1%	สูงสุด ± 1%
	ข้อผิดพลาดในการตั้งค่า	สูงสุด 10%	สูงสุด 10%
	ข้อผิดพลาดเกี่ยวกับแรงดันไฟฟ้า	สูงสุด ± 1%	สูงสุด ± 1%
	ข้อผิดพลาดของอุณหภูมิ	สูงสุด ± 2%	สูงสุด ± 2%
รีเซ็ตเวลา		สูงสุด 0.5 วินาที	สูงสุด 0.5 วินาที

การจำแนกประเภท		จับเวลา	จับเวลาหลายช่วง
แบบอย่าง		ST2P	ST3P

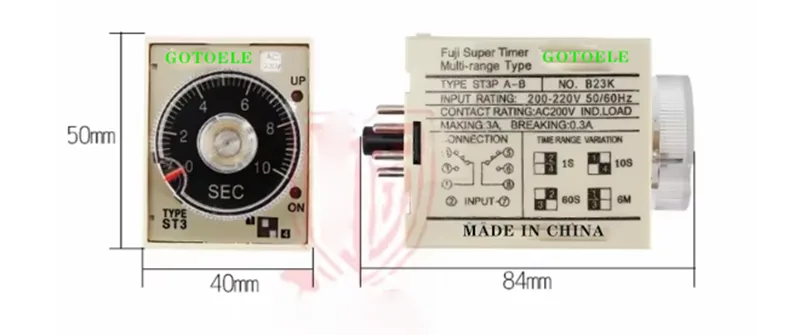

ขนาด (มิลลิเมตร)		50H×40W×57.5D	50ชม.×40.5วัตต์×57.5D
การติดตั้งและซ็อกเก็ต	พื้นผิว (-n)	PF083A(อี)	PF-083A(อี)
การติดตั้งและซ็อกเก็ต	ฟลัช (-y)	ยูเอส-08 P3G-08	ยูเอส-08 P3G-08
ช่วงเต็มเวลา		ก.ล.ต.:1,3,6,10,12,30,60 ค่าต่ำสุด: 3,6,10,12,30,60 ทรัพยากรบุคคล:3,6,10,12,30	ตอบ: 0.05-0.5 วินาที/5 วินาที/30 วินาที/3 นาที ข: 0.1-1 วินาที/10 วินาที/60 วินาที/6 นาที C: 0.5 วินาที/5 วินาที/50 วินาที/5 นาที/30 นาที D: 1-10 วินาที/100 วินาที/10 นาที/60 นาที E: 5-1 นาที/10/60 นาที/6 ชั่วโมง F: 0.25-2 นาที/20 นาที/2 ชั่วโมง/12 ชั่วโมง กรัม:0.5-4 นาที/40 นาที/4 ชม./24 ชม
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ		ไฟฟ้ากระแสสลับ(V): 12,24,110,220 (50/60 เฮิรตซ์) กระแสตรง(โวลต์):12-24 (50/60เฮิร์ต)	24 ถึง 240 VAC/กระแสตรง ไฟฟ้ากระแสสลับ(V)110V,220V กระแสตรง 12V, 24V

ประสบการณ์การใช้งานจริง

ในโครงการสายการผลิตบรรจุภัณฑ์แบบอัตโนมัติ GOTOELE ST3P A-B Electronic Power On Delay Timer Relay ได้รับการติดตั้งในตู้ควบคุมเพื่อจัดการลำดับการทำงานระหว่างมอเตอร์สายพานลำเลียงและกลไกการบรรจุหีบห่อ

ตัวจับเวลาได้รับการกำหนดค่าให้ควบคุมการหน่วงเวลาระหว่างการทำงานของอุปกรณ์ ป้องกันการสะสมของวัสดุที่เกิดจากการกำหนดเวลาสตาร์ทไม่สอดคล้องกัน

หลังจากการทำงานอย่างต่อเนื่องในสภาพแวดล้อมการผลิต ระบบจะรักษาประสิทธิภาพการสลับที่เสถียรและลดเวลาในการปรับเปลี่ยนระหว่างการทดสอบการใช้งานอุปกรณ์ ลูกค้าได้รับประโยชน์จากโครงสร้างการควบคุมที่เรียบง่ายกว่าเมื่อเปรียบเทียบกับโซลูชันการกำหนดเวลาที่ใช้ PLC รุ่นก่อน

พารามิเตอร์หลัก

พารามิเตอร์	รายละเอียด
แบบอย่าง	GOTOELE ST3P A-B อิเล็กทรอนิกส์เปิดหน่วงเวลารีเลย์
การทำงาน	ความล่าช้าในการเปิดเครื่อง
ช่วงเวลา	0.1 วินาที-10 วินาที
แรงดันไฟฟ้าคอยล์	ไฟฟ้ากระแสสลับ200-220V
ความจุการติดต่อ	3เอ
ประเภทการติดต่อ	NO/NC รายชื่อผู้ติดต่อการเปลี่ยนแปลง
การติดตั้ง	ปลั๊กอิน 8 พิน / ราง DIN
วิธีการปรับ	แป้นหมุน
แอปพลิเคชัน	ระบบควบคุมอัตโนมัติ, วงจรมอเตอร์, ตู้ไฟฟ้า
การรับรอง	ซีอี, ISO9001
การรับประกัน	18 เดือน

ข้อดีหลัก

1. การจับเวลาแบบอิเล็กทรอนิกส์ที่เสถียรแทนการควบคุมความล่าช้าทางกล

วงจรไทม์มิ่งอิเล็กทรอนิกส์ให้ประสิทธิภาพการหน่วงเวลาสม่ำเสมอ และหลีกเลี่ยงการเบี่ยงเบนของไทม์มิ่งที่เกิดจากการสึกหรอทางกลที่พบในอุปกรณ์จับเวลาแบบนิวแมติกหรือเชิงกลแบบดั้งเดิม

2. การปรับการหน่วงเวลาแบบยืดหยุ่นสำหรับข้อกำหนดอุปกรณ์ที่แตกต่างกัน

การตั้งค่าเวลาที่ปรับได้ช่วยให้ผู้ใช้สามารถกำหนดค่าพารามิเตอร์การหน่วงเวลาที่เหมาะสมตามลำดับการทำงานของเครื่องจักรที่แตกต่างกัน ปรับปรุงความเข้ากันได้กับแอปพลิเคชันระบบอัตโนมัติต่างๆ

3. โครงสร้างปลั๊กอินช่วยลดเวลาการบำรุงรักษา

การออกแบบโมดูลแบบถอดได้ช่วยให้เปลี่ยนได้อย่างรวดเร็วระหว่างการบำรุงรักษาอุปกรณ์ ช่างเทคนิคสามารถดำเนินการเปลี่ยนทดแทนได้อย่างมีประสิทธิภาพโดยไม่ต้องเดินสายไฟใหม่จำนวนมาก

4. โซลูชันที่ประหยัดสำหรับระบบอัตโนมัติอย่างง่าย

ST3P A-B มีฟังก์ชันจับเวลาที่จำเป็นด้วยต้นทุนระบบที่ต่ำกว่า ทำให้เหมาะสำหรับลูกค้าที่ต้องการการควบคุมการหน่วงเวลาที่เชื่อถือได้โดยไม่ต้องลงทุนในตัวควบคุมอัตโนมัติที่ซับซ้อน

การผลิตและการควบคุมคุณภาพ

GOTOELE ผลิตส่วนประกอบการควบคุมอุตสาหกรรมภายใต้ขั้นตอนการผลิตที่ได้มาตรฐานในเจ้อเจียง ประเทศจีน

รีเลย์ตัวตั้งเวลาหน่วงเวลาเปิดเครื่องอิเล็กทรอนิกส์ ST3P A-B แต่ละตัวได้รับการทดสอบก่อนส่งมอบ รวมถึงการตรวจสอบแรงดันไฟฟ้าของคอยล์ การตรวจสอบสวิตช์หน้าสัมผัส การทดสอบความแม่นยำของจังหวะเวลา และการตรวจสอบประสิทธิภาพของฉนวน

ด้วยการจัดการคุณภาพและการควบคุมการผลิตที่เข้มงวด GOTOELE รับประกันการทำงานที่มั่นคงสำหรับผู้ผลิตอุปกรณ์ระบบอัตโนมัติและผู้ใช้ในอุตสาหกรรมทั่วโลก

บรรจุภัณฑ์และการจัดส่ง

รีเลย์ตั้งเวลาหน่วงเวลาเปิดเครื่องแบบอิเล็กทรอนิกส์ ST3P A-B อัดแน่นไปด้วยบรรจุภัณฑ์ส่งออกที่มีการป้องกันเพื่อให้มั่นใจในการขนส่งที่ปลอดภัย

GOTOELE รองรับการผลิตจำนวนมาก การติดฉลาก OEM และโซลูชันบรรจุภัณฑ์ที่ปรับแต่งตามความต้องการของลูกค้าที่แตกต่างกัน โดยให้การสนับสนุนด้านอุปทานที่มีประสิทธิภาพสำหรับโครงการอุตสาหกรรมทั่วโลก

ST3P A-B Electronic Power On Delay Timer Relay

คำถามที่พบบ่อย

คำถามที่ 1: รีเลย์ตั้งเวลาและรีเลย์ปกติแตกต่างกันอย่างไร?

รีเลย์ปกติจะเปลี่ยนหน้าสัมผัสทันทีหลังจากการจ่ายไฟ ในขณะที่รีเลย์ตัวจับเวลาจะแนะนำการหน่วงเวลาที่ตั้งไว้ล่วงหน้าก่อนสวิตช์ ทำให้อุปกรณ์ทำงานตามลำดับที่ควบคุมได้

คำถามที่ 2: ST3P A-B สามารถใช้ในการสตาร์ทมอเตอร์ได้หรือไม่

ใช่. โดยทั่วไปจะใช้ในวงจรควบคุมมอเตอร์ที่จำเป็นต้องมีการสลับแบบหน่วงเวลา เช่น ระบบสตาร์ทแบบสตาร์-เดลต้า และการควบคุมอุปกรณ์เสริม

คำถามที่ 3: ตัวจับเวลาจำเป็นต้องเขียนโปรแกรม PLC หรือไม่

ไม่ ST3P A-B ใช้โครงสร้างไทม์มิ่งที่ปรับได้ง่ายและสามารถควบคุมการหน่วงเวลาได้โดยไม่ต้องตั้งโปรแกรม PLC

คำถามที่ 4: GOTOELE รองรับการปรับแต่งแบบ OEM หรือไม่

ใช่. GOTOELE ให้บริการ OEM รวมถึงการติดฉลากผลิตภัณฑ์ การปรับแต่งบรรจุภัณฑ์ และการปรับพารามิเตอร์ทางเทคนิค

ST3P A-B Electronic Power On Delay Timer Relay
