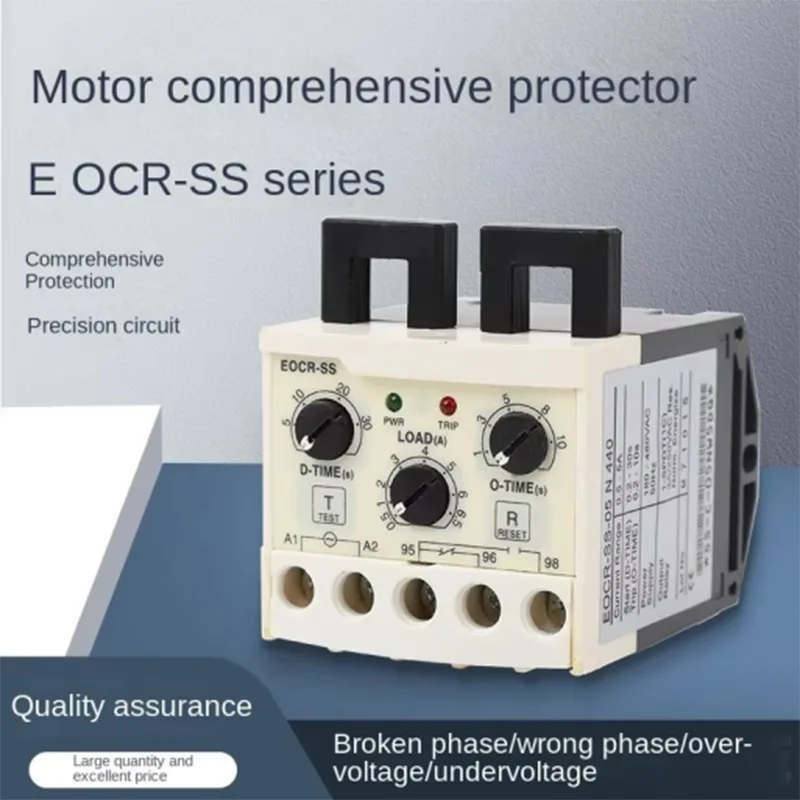

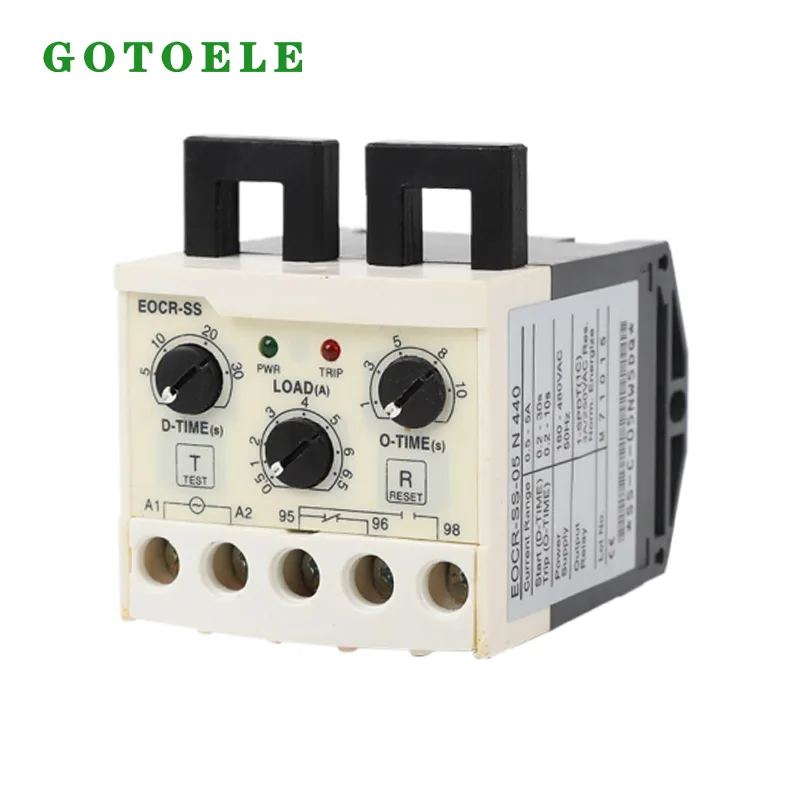

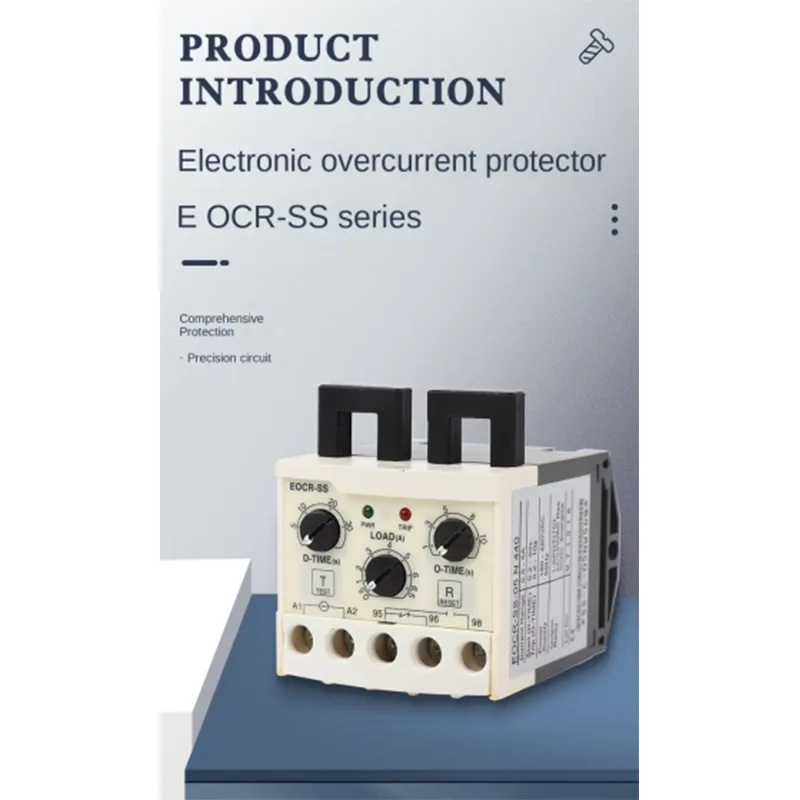

รีเลย์ป้องกันมอเตอร์อิเล็กทรอนิกส์ EOCR-SS

พัฒนาและผลิตโดย GOTOELE ผู้ผลิตไฟฟ้าแรงดันต่ำมืออาชีพในเจ้อเจียง ประเทศจีน ที่มีประสบการณ์ในอุตสาหกรรมมากกว่า 14 ปี ตัวป้องกันมอเตอร์อิเล็กทรอนิกส์นี้รวมการป้องกันโอเวอร์โหลด การป้องกันมอเตอร์แผงลอย การป้องกันการสูญเสียเฟส และการป้องกันความไม่สมดุลของกระแสไฟสามเฟสเข้าไว้ในยูนิตติดตั้งราง DIN ขนาดกะทัดรัด มีการใช้กันอย่างแพร่หลายในปั๊ม พัดลม คอมเพรสเซอร์ สายพานลำเลียง และตู้ควบคุม OEM ที่ต้องการการปกป้องมอเตอร์ที่เชื่อถือได้และลดเวลาหยุดทำงานของการบำรุงรักษา

หลักการทำงานรีเลย์ป้องกันมอเตอร์อิเล็กทรอนิกส์ EOCR-SS ได้รับการออกแบบมาเพื่อปกป้องมอเตอร์ไฟฟ้ากระแสสลับสามเฟสขนาดเล็กและขนาดกลางจากสภาวะกระแสที่ผิดปกติซึ่งอาจทำให้ขดลวดร้อนเกินไป อายุของฉนวน และการปิดอุปกรณ์โดยไม่คาดคิด

แตกต่างจากรีเลย์โอเวอร์โหลดความร้อนโลหะคู่ทั่วไปที่ทำปฏิกิริยาช้าและได้รับผลกระทบจากอุณหภูมิแวดล้อม EOCR-SS จะตรวจสอบกระแสการทำงานของมอเตอร์อย่างต่อเนื่องผ่านหม้อแปลงกระแสไฟฟ้าแบบแยกแคลมป์ เมื่อเกิดสภาวะที่ผิดปกติ เช่น โอเวอร์โหลด เฟสล้มเหลว หรือกระแสไม่สมดุล รีเลย์จะตัดการเชื่อมต่อวงจรควบคุมคอนแทคเตอร์อย่างรวดเร็วเพื่อหยุดมอเตอร์และป้องกันความเสียหายเพิ่มเติม

โครงสร้าง CT แบบแยกช่วยให้สามารถติดตั้งได้โดยไม่ต้องถอดสายไฟที่มีอยู่ ทำให้เหมาะอย่างยิ่งสำหรับการอัพเกรดอุปกรณ์ การปรับปรุงตู้ควบคุมเก่า และเครื่องจักร OEM ที่การลดเวลาในการติดตั้งเป็นสิ่งสำคัญ

● การออกแบบที่กะทัดรัด

● ฟังก์ชั่นการป้องกันที่หลากหลาย

● ช่วงการปรับกระแสกว้าง (10:1)

● ฟังก์ชันแอมมิเตอร์

● ไฟ LED แสดงสถานะการเดินทาง

● ความแม่นยำสูง

● รีเซ็ตทันทีด้วยตนเอง

● รีเซ็ตรีโมทด้วยไฟฟ้า

● ทดสอบฟังก์ชัน

● ไม่คำนึงถึงสิ่งแวดล้อม

● การใช้พลังงานต่ำ

● การทำงานที่ไม่ปลอดภัย (ไม่มีการปล่อยโวลต์)

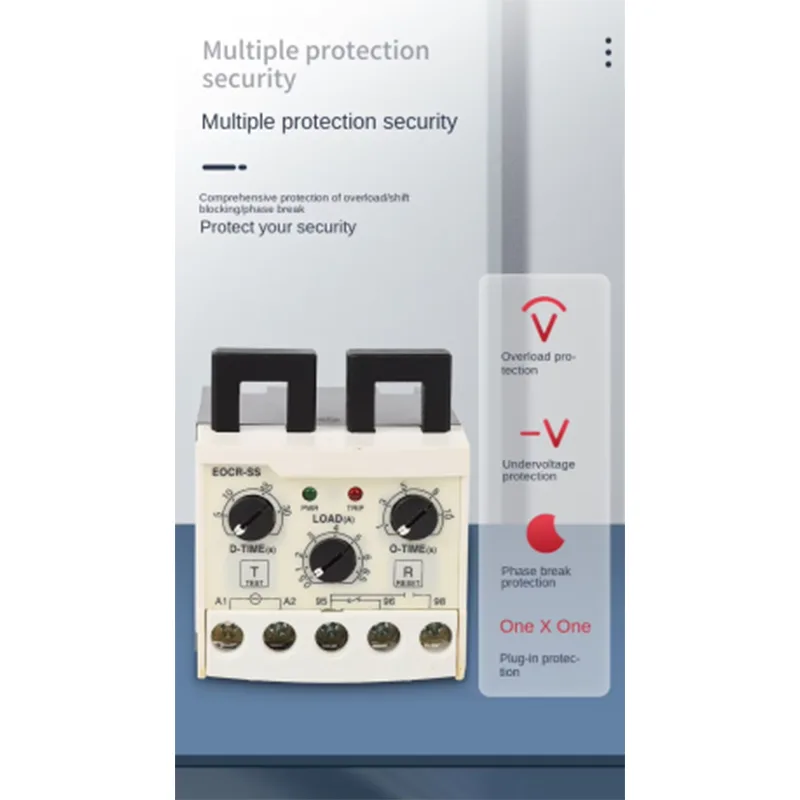

ฟังก์ชั่นการป้องกันอัจฉริยะเพื่อความปลอดภัยของมอเตอร์

1. การป้องกันการโอเวอร์โหลดและแผงลอยที่แม่นยำ

ในระหว่างการทำงานของมอเตอร์ ภาระทางกลที่มากเกินไป การอุดตันของแบริ่ง หรือการติดขัดของอุปกรณ์อาจทำให้กระแสไฟฟ้าเพิ่มขึ้นเกินช่วงการทำงานปกติ EOCR-SS ตรวจจับการเปลี่ยนแปลงกระแสมอเตอร์อย่างต่อเนื่องและเปิดใช้งานการป้องกันหลังจากเวลาหน่วงที่ตั้งไว้ล่วงหน้า

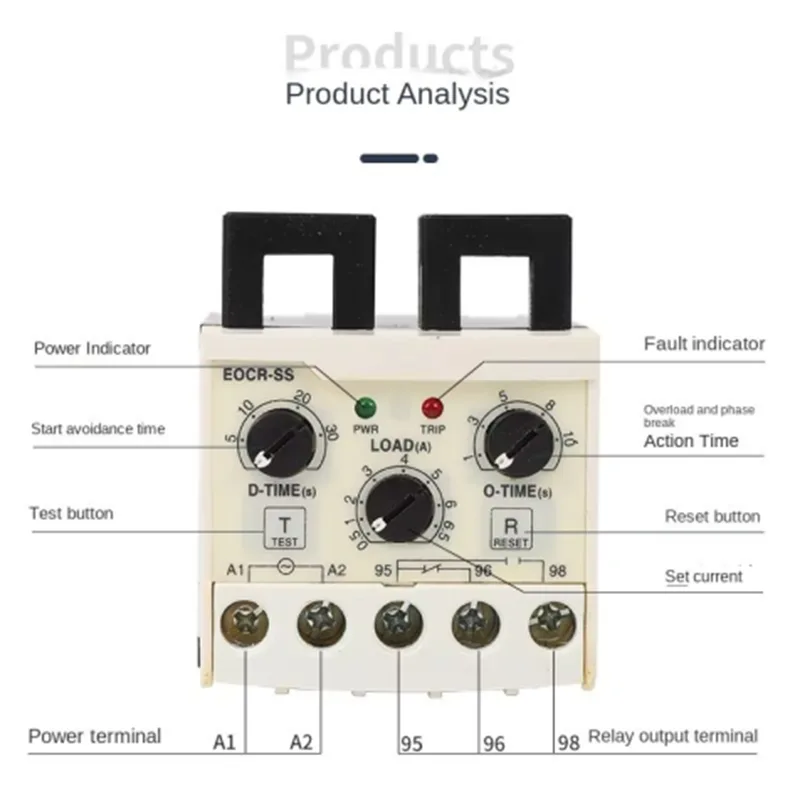

การตั้งค่า LOAD ที่ปรับได้ช่วยให้ผู้ใช้จับคู่กระแสที่กำหนดของมอเตอร์ที่แตกต่างกันได้อย่างแม่นยำ ในขณะที่ฟังก์ชันหน่วงเวลา O-TIME ป้องกันการปิดเครื่องโดยไม่จำเป็นอันเนื่องมาจากความผันผวนของกระแสในระยะเวลาอันสั้น

ฟังก์ชันการป้องกันนี้ใช้กันอย่างแพร่หลายในระบบสายพานลำเลียง ปั๊มน้ำ อุปกรณ์ระบายอากาศ และเครื่องจักรอุตสาหกรรมขนาดเล็ก ซึ่งมอเตอร์ทำงานหนักเกินไปโดยไม่คาดคิดอาจทำให้การผลิตหยุดชะงัก

2. การป้องกันการสูญเสียเฟสสำหรับมอเตอร์สามเฟส

มอเตอร์สามเฟสที่ทำงานภายใต้สภาวะการสูญเสียเฟสอาจมีกระแสไฟมากเกินไปในเฟสที่เหลือ ส่งผลให้ขดลวดร้อนเกินไปอย่างรวดเร็วและมอเตอร์เสียหายอย่างถาวร

EOCR-SS ตรวจจับการกระจายกระแสที่ผิดปกติที่เกิดจากเฟสขัดข้อง การถอดสายเคเบิลหรือปัญหาหน้าสัมผัสของคอนแทคเตอร์ และหยุดวงจรควบคุมมอเตอร์ทันที

ฟังก์ชันนี้มีประโยชน์อย่างยิ่งในพื้นที่ที่มีโครงข่ายไฟฟ้าที่ไม่เสถียร สิ่งอำนวยความสะดวกทางการเกษตร และการติดตั้งอุปกรณ์กลางแจ้งซึ่งมีความเสี่ยงต่อการสูญเสียเฟสสูงกว่า

3. การตรวจสอบความไม่สมดุลในปัจจุบันแบบสามเฟส

การกระจายกระแสไฟที่ไม่สม่ำเสมอระหว่างสามเฟสมักเกิดจากปัญหาการพันของขดลวด แรงดันไฟฟ้าไม่สมดุล หรือโหลดทางกลที่ไม่สม่ำเสมอ

EOCR-SS ติดตามความแตกต่างปัจจุบันระหว่างเฟสและให้การป้องกันตั้งแต่เนิ่นๆ ก่อนที่ความไม่สมดุลเล็กน้อยจะพัฒนาไปสู่ความล้มเหลวของมอเตอร์อย่างรุนแรง

เมื่อเปรียบเทียบกับอุปกรณ์ป้องกันแบบเดิมที่ตอบสนองเฉพาะหลังจากเกิดการโอเวอร์โหลดอย่างรุนแรง การตรวจสอบกระแสไฟฟ้าแบบอิเล็กทรอนิกส์ช่วยให้ทีมบำรุงรักษาระบุความเสี่ยงที่อาจเกิดขึ้นได้เร็ว และลดการหยุดทำงานที่ไม่คาดคิด

4. ฟังก์ชั่นหน่วงเวลาการเริ่มต้นที่ปรับได้

กระแสไฟสตาร์ทขนาดใหญ่เป็นเรื่องปกติเมื่อมอเตอร์เริ่มทำงาน การป้องกันการโอเวอร์โหลดทันทีระหว่างการเริ่มต้นอาจทำให้เกิดการสะดุดโดยไม่จำเป็น

ฟังก์ชันหน่วงเวลาเริ่มต้น D-TIME ในตัวช่วยให้มอเตอร์เร่งความเร็วได้ก่อนที่จะเข้าสู่โหมดการป้องกันปกติ ผู้ใช้สามารถปรับการหน่วงเวลาตามลักษณะการสตาร์ทมอเตอร์ที่แตกต่างกัน เพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้สำหรับอุปกรณ์ที่มีความต้องการแรงบิดสตาร์ทสูงกว่า

ประสบการณ์การสมัครและการตรวจสอบโครงการ

โครงการอัพเกรดการป้องกันมอเตอร์ในโรงงานแปรรูปอาหารเวียดนาม

จากประสบการณ์ของ GOTOELE ในการผลิตไฟฟ้าแรงต่ำและโครงการส่งออกทั่วโลก EOCR-SS ได้ถูกนำมาใช้ในการอัพเกรดการป้องกันมอเตอร์สำหรับลูกค้าอุตสาหกรรม

ในเดือนมีนาคม พ.ศ. 2569 ผู้ผลิตอุปกรณ์แปรรูปอาหารในเวียดนามได้ติดตั้งรีเลย์ป้องกันมอเตอร์อิเล็กทรอนิกส์ EOCR-SS จำนวน 120 ชุดในตู้ควบคุมมอเตอร์สายพานลำเลียง

สภาพแวดล้อมการใช้งานประกอบด้วย:

· ประเภทลูกค้า: ผู้ผลิตเครื่องจักรแปรรูปอาหาร

· ตำแหน่งการติดตั้ง: ตู้ควบคุมระบบสายพานลำเลียง

· ช่วงกำลังมอเตอร์: มอเตอร์ 3 เฟส 0.75kW-2.2kW

· แรงดันใช้งาน: AC380V 50Hz

· อุณหภูมิใช้งาน: -10°C ถึง 45°C

· เวลาทำการรายวัน: ประมาณ 16 ชั่วโมง/วัน

· ความถี่ในการสตาร์ทมอเตอร์: 50-80 ครั้ง/วัน

หลังจากดำเนินการต่อเนื่องเป็นเวลา 12 เดือน ลูกค้ารายงานประสิทธิภาพการป้องกันที่มั่นคง และลดความล้มเหลวของมอเตอร์ที่เกิดจากปัญหาโอเวอร์โหลดและการสูญเสียเฟส เมื่อเปรียบเทียบกับโซลูชันการป้องกันความร้อนเกินพิกัดก่อนหน้านี้ ความถี่ในการแทรกแซงการบำรุงรักษาลดลงอย่างมาก ปรับปรุงความต่อเนื่องในการผลิต

การใช้งานจริงนี้แสดงให้เห็นถึงความน่าเชื่อถือของ EOCR-SS ในสภาพแวดล้อมการทำงานของมอเตอร์อุตสาหกรรมความถี่สูง

พารามิเตอร์ผลิตภัณฑ์

ข้อดีของผลิตภัณฑ์

1. การติดตั้งโดยไม่ต้องตัดสายเคเบิลช่วยประหยัดเวลาในการติดตั้งเพิ่มเติม

EOCR-SS ใช้การออกแบบหม้อแปลงกระแสแยกแบบเปิดได้ ช่างเทคนิคการติดตั้งจำเป็นต้องหนีบ CT เข้ากับสายมอเตอร์ที่มีอยู่โดยไม่ต้องถอดสายไฟหรือดัดแปลงวงจรไฟฟ้า

การออกแบบนี้ช่วยลดความยากในการติดตั้งเครื่องจักรที่มีอยู่ได้อย่างมาก เหมาะอย่างยิ่งสำหรับการอัพเกรดอุปกรณ์โรงงานและโครงการปรับปรุงตู้ควบคุม

2. การตรวจจับทางอิเล็กทรอนิกส์ช่วยเพิ่มความแม่นยำในการป้องกัน

ระบบตรวจจับกระแสไฟฟ้าแบบอิเล็กทรอนิกส์ให้การป้องกันที่รวดเร็วและมีเสถียรภาพมากขึ้น เมื่อเทียบกับรีเลย์โอเวอร์โหลดความร้อนแบบเดิม

หลีกเลี่ยงอิทธิพลของอุณหภูมิและปัญหาความล้าทางกล โดยรักษาประสิทธิภาพการป้องกันที่สม่ำเสมอในระหว่างการใช้งานระยะยาว

3. การปรับแบบยืดหยุ่นตรงกับมอเตอร์ที่แตกต่างกัน

EOCR-SS ให้การปรับการหน่วงเวลาเริ่มต้น กระแสการทำงาน และพารามิเตอร์การหน่วงเวลาการเดินทางโดยอิสระ

ผู้ใช้สามารถกำหนดการตั้งค่าการป้องกันตามโหลดของมอเตอร์ สภาวะการสตาร์ท และสภาพแวดล้อมการใช้งานที่แตกต่างกัน ปรับปรุงความเข้ากันได้กับเครื่องจักรอุตสาหกรรมต่างๆ

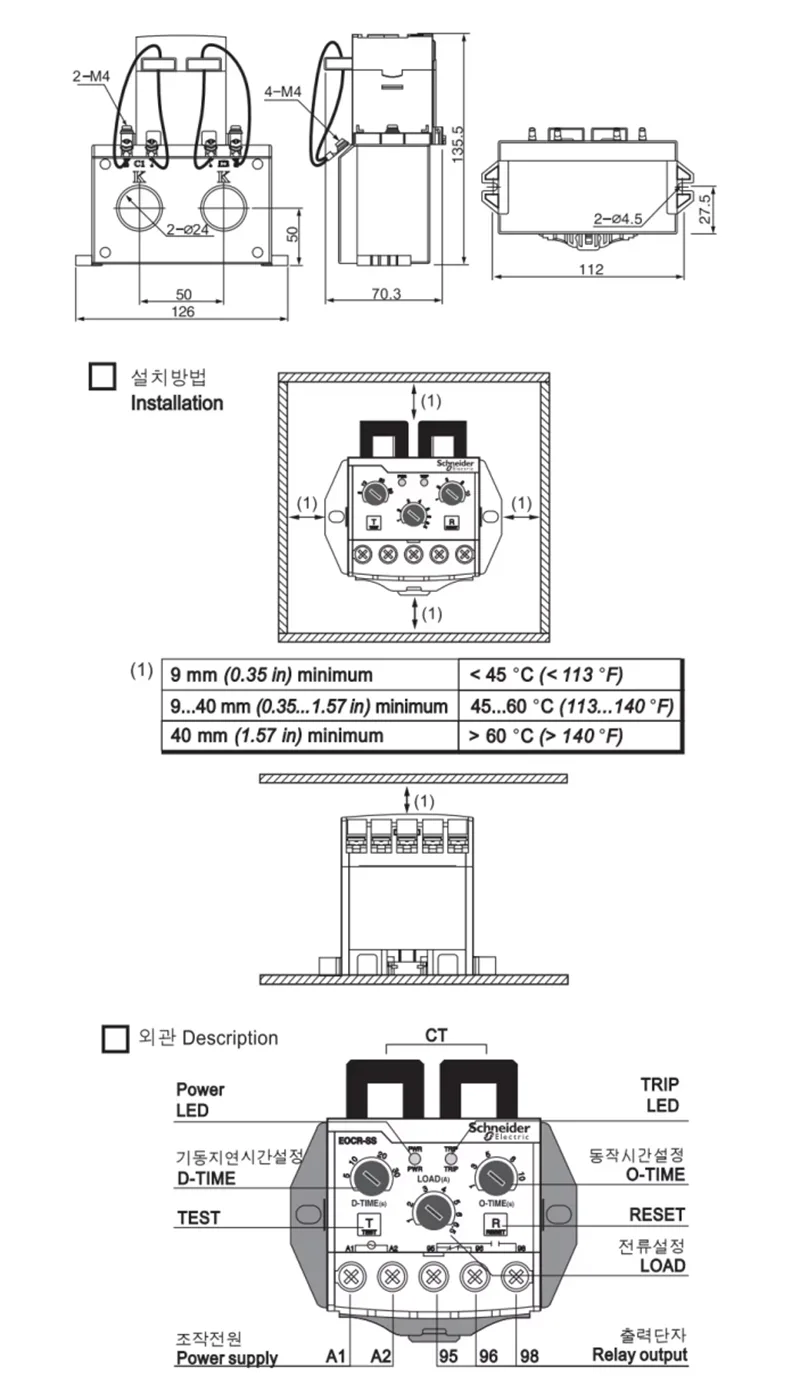

4. การออกแบบราง DIN ขนาดกะทัดรัดช่วยประหยัดพื้นที่ในตู้

โครงสร้างโมดูลาร์ทำให้สามารถติดตั้งได้โดยตรงภายในตู้ควบคุมไฟฟ้ามาตรฐาน

เมื่อเปรียบเทียบกับการติดตั้งหม้อแปลงกระแสและส่วนประกอบการป้องกันแยกกัน EOCR-SS ให้โซลูชันที่กะทัดรัดกว่าและทำให้การออกแบบระบบควบคุมง่ายขึ้น

การผลิตและการประกันคุณภาพ

GOTOELE เป็นผู้ผลิตและผู้ส่งออกมืออาชีพที่เชี่ยวชาญด้านผลิตภัณฑ์ไฟฟ้าแรงดันต่ำ รวมถึงคอนแทคเตอร์ รีเลย์ เซอร์กิตเบรกเกอร์ อุปกรณ์ป้องกันมอเตอร์ และส่วนประกอบควบคุมทางอุตสาหกรรม

ด้วยประสบการณ์มากกว่า 14 ปีในการผลิตอุปกรณ์ไฟฟ้า บริษัทดำเนินธุรกิจฐานการผลิตใน Liushi, Yueqing, Zhejiang ประเทศจีน โรงงานครอบคลุมพื้นที่มากกว่า 1,600 ตารางเมตร และรวมถึงพื้นที่การผลิตระดับมืออาชีพและสิ่งอำนวยความสะดวกการตรวจสอบคุณภาพ

ในระหว่างการผลิต EOCR-SS GOTOELE ดำเนินการตรวจสอบอย่างเข้มงวดครอบคลุมถึงความแม่นยำในการตรวจจับกระแสไฟฟ้า การตอบสนองการทำงานของรีเลย์ ความน่าเชื่อถือของเทอร์มินัล และการทดสอบอายุของผลิตภัณฑ์

ทุกชุดปฏิบัติตามขั้นตอนการจัดการคุณภาพ ISO9001 และผลิตภัณฑ์เป็นไปตามข้อกำหนดการรับรอง CE เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงสำหรับการใช้งานในอุตสาหกรรมระหว่างประเทศ

บรรจุภัณฑ์และการจัดส่ง

รีเลย์ป้องกันมอเตอร์อิเล็กทรอนิกส์ EOCR-SS บรรจุตามมาตรฐานการส่งออกระหว่างประเทศเพื่อป้องกันความเสียหายระหว่างการขนส่ง

สำหรับการสั่งซื้อจำนวนมาก GOTOELE จัดเตรียมตารางการผลิตที่มีประสิทธิภาพโดยใช้เวลาจัดส่งโดยทั่วไปที่ 10-15 วัน บริการปรับแต่ง OEM รวมถึงการพิมพ์โลโก้ การออกแบบบรรจุภัณฑ์ และการปรับแต่งพารามิเตอร์มีไว้สำหรับผู้จัดจำหน่ายทั่วโลกและผู้ผลิตอุปกรณ์อุตสาหกรรม

คำถามที่พบบ่อย

1. EOCR-SS และเทอร์มอลโอเวอร์โหลดรีเลย์แบบเดิมแตกต่างกันอย่างไร

EOCR-SS ใช้เทคโนโลยีการตรวจสอบกระแสไฟฟ้าแบบอิเล็กทรอนิกส์ ซึ่งให้ความแม่นยำในการป้องกันที่สูงขึ้นและการตอบสนองที่รวดเร็วกว่าเมื่อเทียบกับรีเลย์โอเวอร์โหลดความร้อนแบบเดิม นอกจากนี้ยังรองรับการติดตั้ง CT แยกโดยไม่ต้องตัดสายเคเบิล ทำให้สะดวกยิ่งขึ้นสำหรับการอัพเกรดอุปกรณ์

2. สามารถติดตั้ง EOCR-SS บนตู้ควบคุมมอเตอร์ที่มีอยู่ได้หรือไม่?

ใช่. หม้อแปลงกระแสไฟฟ้าแบบหนีบช่วยให้สามารถติดตั้งได้โดยตรงบนสายเคเบิลมอเตอร์ที่มีอยู่โดยไม่ต้องถอดสายไฟ ทำให้เหมาะสำหรับโครงการปรับปรุงและบำรุงรักษาอุปกรณ์เก่า

3. มอเตอร์ชนิดใดที่เหมาะกับ EOCR-SS

EOCR-SS ได้รับการออกแบบเป็นหลักสำหรับมอเตอร์กระแสสลับสามเฟสขนาดเล็ก รวมถึงปั๊ม พัดลม คอมเพรสเซอร์ สายพานลำเลียง และเครื่องจักร OEM ที่มีความต้องการกระแสไฟในช่วง 0.5~5A

4. GOTOELE มีการปรับแต่งแบบ OEM หรือไม่?

ใช่. GOTOELE รองรับบริการ OEM/ODM รวมถึงฉลากที่กำหนดเอง บรรจุภัณฑ์ ข้อมูลจำเพาะ และข้อกำหนดพารามิเตอร์ทางไฟฟ้าสำหรับตลาดต่างประเทศที่แตกต่างกัน

GOTOELE ผสมผสานความสามารถในการผลิตไฟฟ้าระดับมืออาชีพ ประสบการณ์การใช้งานจริง และระบบการควบคุมคุณภาพที่เข้มงวดเพื่อมอบโซลูชันการปกป้องมอเตอร์ที่เชื่อถือได้สำหรับลูกค้าอุตสาหกรรมทั่วโลก รีเลย์ป้องกันมอเตอร์อิเล็กทรอนิกส์ EOCR-SS แสดงถึงการอัพเกรดที่คุ้มต้นทุนจากอุปกรณ์ป้องกันแบบเดิม ช่วยให้อุตสาหกรรมปรับปรุงความปลอดภัยของอุปกรณ์ ลดต้นทุนการบำรุงรักษา และบรรลุการดำเนินการผลิตที่มีเสถียรภาพมากขึ้น
